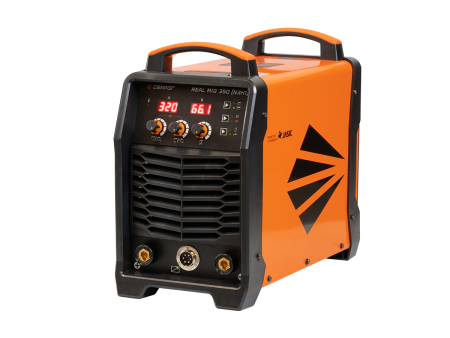

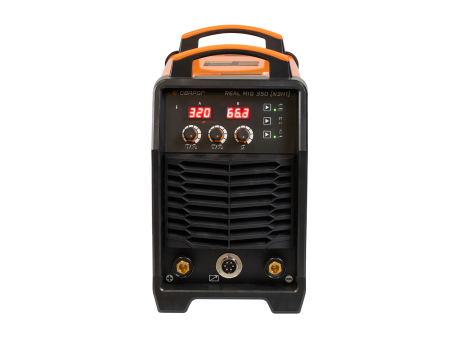

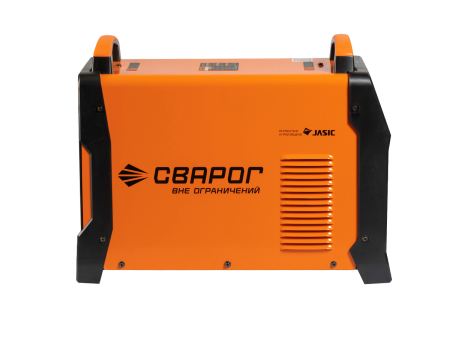

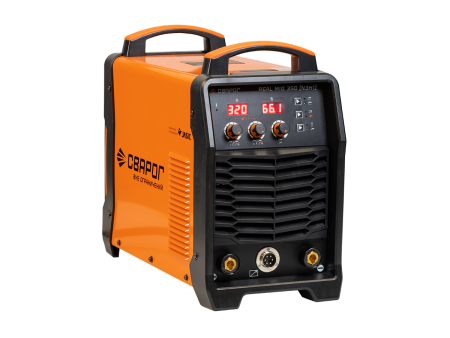

Инверторный сварочный аппарат Сварог REAL MIG 350 (N3H1)

REAL MIG 350 (N3H1) предназначен для полуавтоматической сварки в среде защитных газов (MIG/MAG), сварки порошковой проволокой (FCAW), ручной дуговой сварки покрытым электродом (ММА), а также аргонодуговой сварки неплавящимся электродом (TIG DC).

Отличительные особенности:

• Простота настроек. В комплект поставки входит наглядная таблица с настройками сварки.
• Высокие показатели мощности и продолжительности нагрузки при относительно небольших габаритах аппарата, благодаря использованию IGBT—модулей
• Надёжность в сложных производственных условиях
• Режим работы горелкой 2T и 4T
• Функция заварки кратера
• Настройка времени продувки газом до и после сварки
• Регулируемый Arc Force для ММА сварки

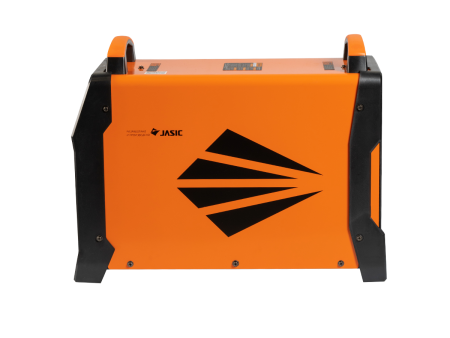

• Прочный металлический корпус с классом защиты IP 23S

Использование в аппаратах IGBT–модулей позволяет уменьшить габариты и вес аппарата при сохранении мощности и продолжительности нагрузки аппаратов по сравнению с другими решениями в схемотехнике, а также обеспечивает работу на повышенных режимах без ухудшения качества сварки.

Конструктивные преимущества REAL MIG 350 (N3H1)

• Дроссель увеличенных размеров повышает стабильность сварочных параметров
• IGBT–модули увеличивают предельные значения токов для сварки на более 480 А с ПН 50%. Это позволяет работать с проволокой 1.6 мм для сварки больших толщин
• Раздельная компоновка плат обеспечивает легкость в обслуживании и диагностике оборудования
• Монтаж электронных компонентов с технологией покрытия печатных плат специальным лаком, защищающим их от пыли и повышенной влажности. Это позволяет оборудованию безотказно работать в тяжелых условиях.
• Применение SMT—технологии в производстве аппаратов позволяет увеличить их качество и срок работы

REAL MIG 350 (N3H1) работает от трехфазной питающей сети 380 В

Оборудование REAL произведено на автоматизированной линии. Его особенностью является использование современных электронных компонентов и транзисторов с высокоскоростным переключением, что позволило снизить до 40% температурную нагрузку на электронную часть, по сравнению с предыдущим поколением компонентов и уменьшить массогабаритные характеристики

Применение SMT—технологии в производстве аппаратов позволяет увеличить их качество и срок работы

Благодаря разъему ОКС 35—50 мм силовые выходы при работе не нагреваются

Работа при продолжительных нагрузках

• Бесперебойная устойчивая работа при температуре 40°
• Интеллектуальная система охлаждения снижает загрязнение инвертора, уменьшает энергопотребление на холостом ходу и уровень шума
• Система охлаждения сварочного аппарата обеспечивает максимальный обдув греющихся компонентов, что обеспечивает бесперебойную устойчивую работу без отключения по перегреву
• Защита от перегрузки двигателя механизма подачи проволоки, от превышения ПН и высокого сетевого напряжения

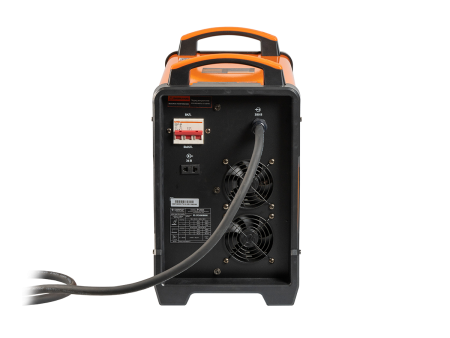

• Туннельный обдув силовой части увеличивает эффективность охлаждения
• Защита от перегрева и высокого сетевого напряжения

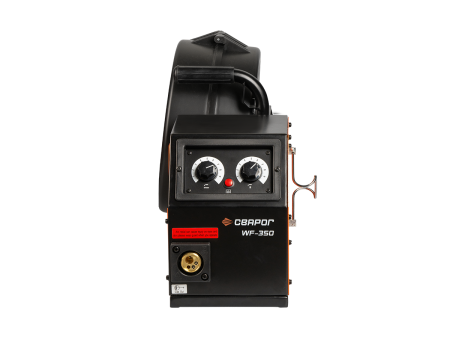

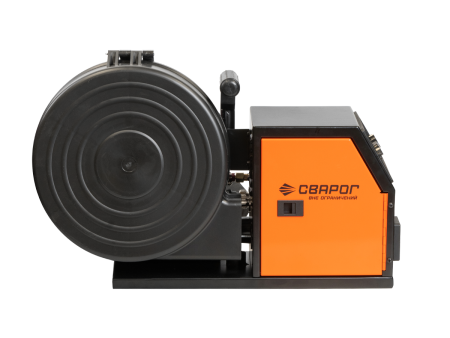

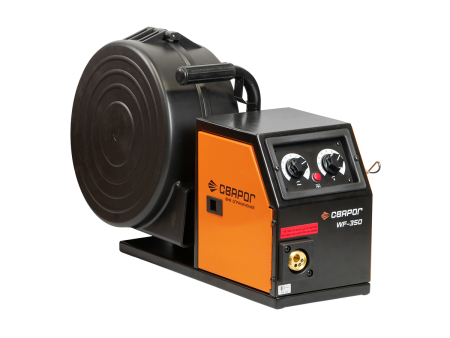

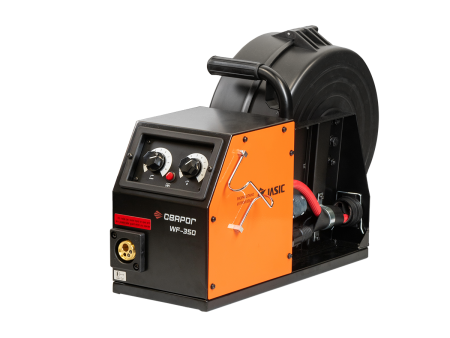

REAL MIG 350 (N3H1) комплектуется устройством подачи сварочной проволоки с регулировкой параметров сварки

• Выносное подающее устройство с возможностью использования удлинителя до 30 м.

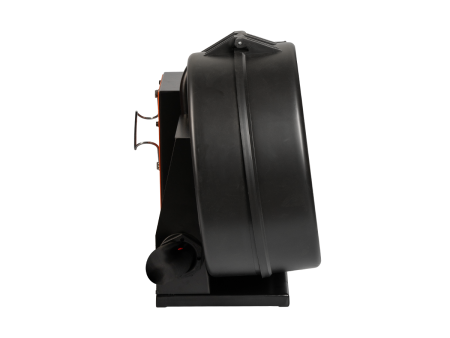

• Закрытый кейс для катушки проволоки
• Поддержка катушек с проволокой весом до 20 кг D300 и D200

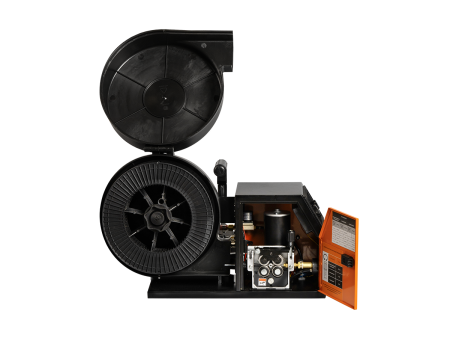

• Мощный 4—роликовый механизм для работы с любыми видами сварочной проволоки диаметром от 0.8 мм до 1.6 мм.
• Удобный евроразъём для подключения сварочной горелки
• Регулировка холостого прогона проволоки, скорости подачи проволоки и рабочего напряжения

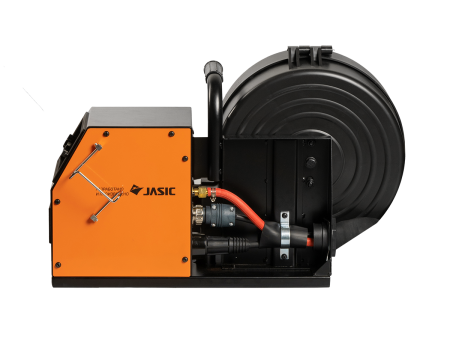

• На задней панели предусмотрены разъёмы для подключения газа, для подключения управления от источника питания и силовой разъём для подключения источника питания
• Устройство имеет удобную ручку для перемещения механизма и удобное крепление для сварочной горелки

Выбор горелки зависит от нескольких характеристик:

• Мощность — зависит от того, какой режим сварки необходим для решения задачи. Чем больше ток сварки, тем мощнее нужна горелка
• Тип охлаждения: Воздушное охлаждение— для менее интенсивных работ; Жидкостное охлаждение — при более длительной эксплуатации и высоких нагрузках
• Длина кабеля— влияет на удобство работы и радиус действия сварщика

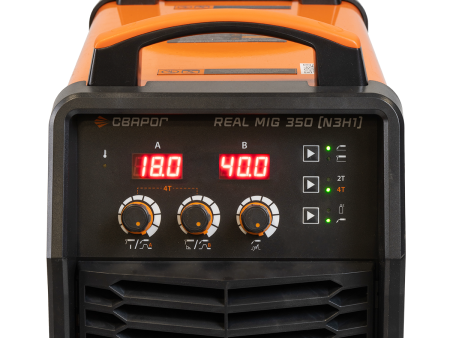

Удобная система управления:

Система охлаждения сварочного аппарата обеспечивает максимальный обдув греющихся компонентов, что обеспечивает бесперебойную устойчивую работу при температуре 25° без отключения по перегреву.

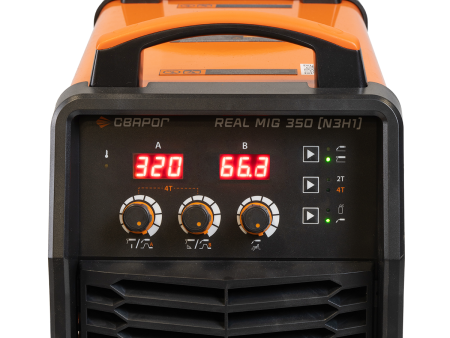

Аппарат REAL ARC 200 имеет классическую систему управления:

1 – Светодиодный индикатор перегрева подогревателя защитного газа

2 – Цифровой дисплей для отображения скорости подачи проволоки. В режиме MMA дисплей показывает значение силы тока

3 – Цифровой дисплей для отображения напряжения на сварочной дуге (режим MIG/MAG). В режиме MMA показывает значение напряжения

4 – Кнопка со светодиодным индикатором для выбора режимов сварки

5 – Кнопка со светодиодным индикатором для выбора режимов работы сварочной горелки

6 – Кнопка продувки газа. Используется для коррекции или установки расхода газа при замене газового баллона

7 – Регулятор индуктивности

8 – Регулятор напряжения дуги, заварки кратера в режиме MIG/MAG 4Т. В режиме ММА регулирует Arc Force.

9 – Регулятор сварочного тока заварки кратера. MIG/MAG 4Т. В режиме ММА регулирует сварочный ток
