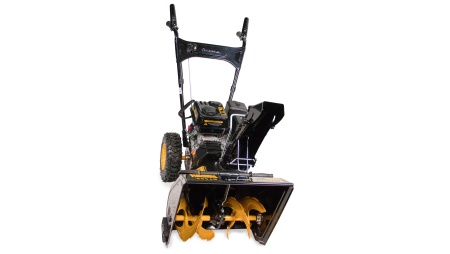

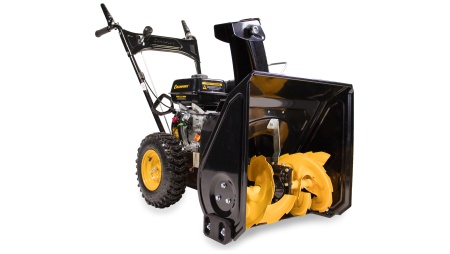

Конструкция снегоуборщика включает бензиновый двигатель Champion G160SHK мощностью 5,5 л.с., объемом 163 см3, металлического корпуса, трансмиссии, приводов управления и системы забора и выброса снега.
При нажатии на рычаги включения хода и шнека вращение коленчатого вала двигателя через ременные передачи передается на ведомое фрикционное колесо трансмиссии и шкив привода системы забора и выброса снега.
Вращение ведомого фрикционного колеса трансмиссии через зубчатые шестерни передается на выходной вал трансмиссии и колеса снегоуборщика размерностью 4,10-6 на дисках диаметром 13 дюймов. Направление и скорость вращения ведомого фрикционного колеса зависит от установленной передачи и, соответственно, положения ведомого фрикционного колеса относительно ведущего нажимного диска.
Вращение шкива привода системы забора и выброса снега передается на вал крыльчатки выброса снега и, через червячный редуктор, на вал с закрепленными шнеками.

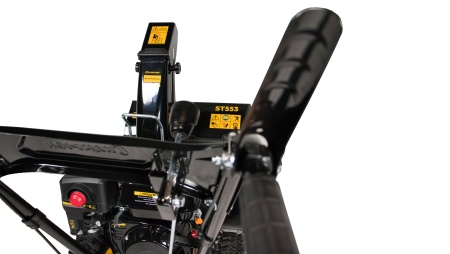

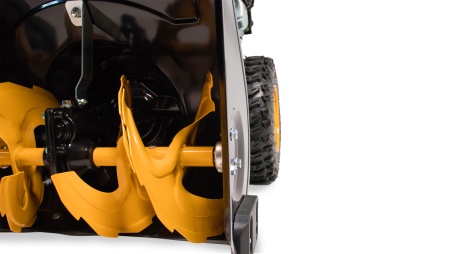

Шнеки диаметром 305 мм при вращении загребают снег и подают его на крыльчатку выброса снега. Крыльчатка при вращении захватывает снег и выбрасывает через желоб на расстояние до 12 м. Направление и дальность выброса снега регулируется поворотом желоба и изменением угла наклона дефлектора желоба вручную.
