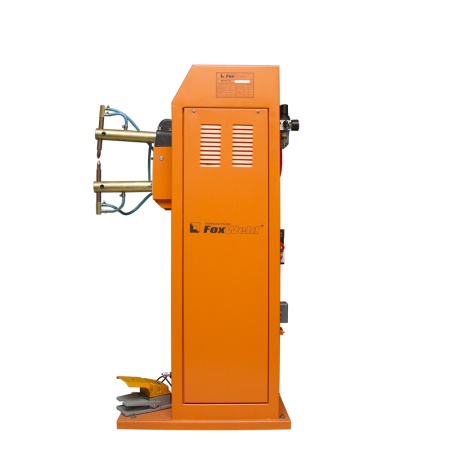

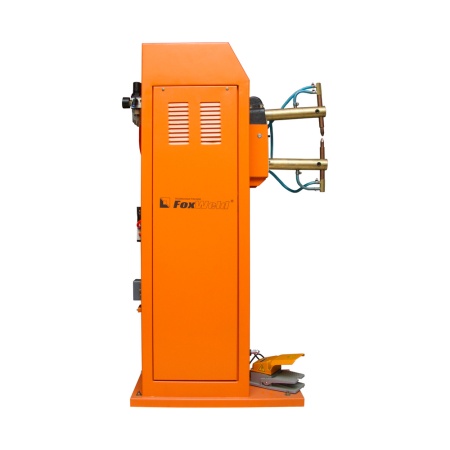

Машина контактной точечной сварки МТРА-25 с пневмоприводом, радиальным ходом электрода и микропроцессорным контроллером режимов сварки предназначена для мелкосерийного и серийного производства. Микропроцессорный блок управления сварочными параметрами позволяет бесступенчато регулировать сварочный ток, время сварки, время спада тока. Пневмопривод позволяет быстро и без особых усилий производить сварку изделий. МТРА-25 — это надёжная установка, предназначенная для использования на промышленных предприятиях, и является высокопроизводительным оборудованием с широкими технологическими возможностями.
МИКРОПРОЦЕССОРНОЕ УПРАВЛЕНИЕ
Микропроцессорный контроллер режимов сварки позволяет бесступенчато регулировать сварочный ток, время сварки, время спада тока.

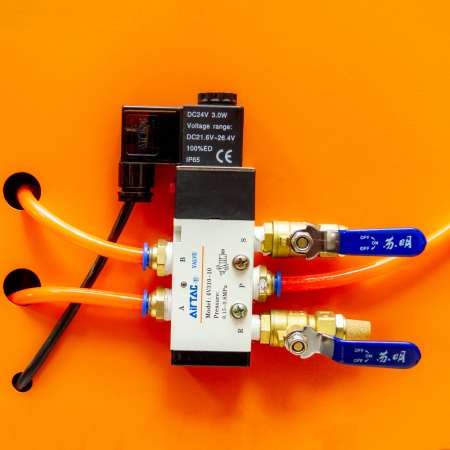

ПНЕВМАТИЧЕСКИЙ ПРИВОД СЖАТИЯ
Пневматический привод позволяет быстро и без особых усилий производить сварку изделий.
Преимущества:
- Микропроцессорный блок управления сварочными параметрами
- Водяное охлаждение электродов и силового симистора
- Пневматический привод сжатия
- Радиальное перемещение рабочего плеча

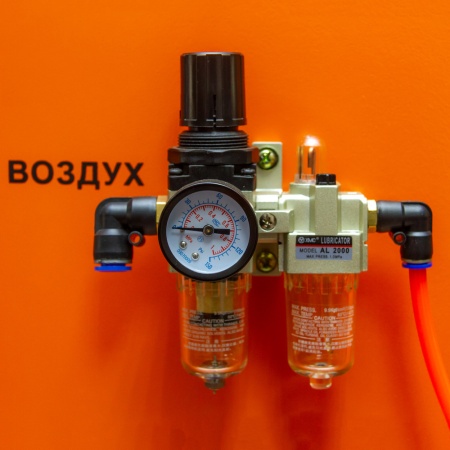

- Встроенный фильтр-регулятор с манометром

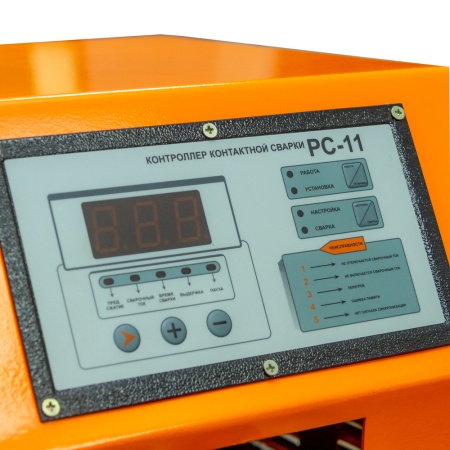

КОНТРОЛЛЕР СВАРОЧНЫХ ПРОЦЕССОВ РС-11
Управление током и напряжением. В контроллере РС-11 реализовано автоматическое смещение угла фаз. Сварочный ток и напряжение автоматически корректируется для достижения установленных параметров сварки.
ПРОГРАММИРОВАНИЕ
Описание и установка параметров
Контроллер РС-11 5 параметров сварки. Для задания параметров переведите контроллер в режим установки, нажав клавишу «работа/установка», чтобы загорелась лампочка «Установка», далее клавишей «стрелочка» выберите требуемый параметр (нажимая на неё повторно, выбираемые параметры будут сменяться) и нажимая «+», установите значение.
Для проверки настройки сварочных параметров без подачи сварочного тока нажмите клавишу «Настройка/Сварка», чтобы загорелась лампочка «Настройка». Теперь при нажатии педали контроллер запустит цикл сварки, но сварочный ток включаться не будет.
СВАРКА
После установки параметров, чтобы перейти к работе:
1. Нажмите кнопку «Настройка/Сварка», чтобы загорелась лампочка «Сварка».
2. Нажмите кнопку «Работа/Установка», чтобы загорелась лампочка «Работа».
3. Поместите свариваемые детали между электродов, нажмите на педаль, процесс сварки запустится.

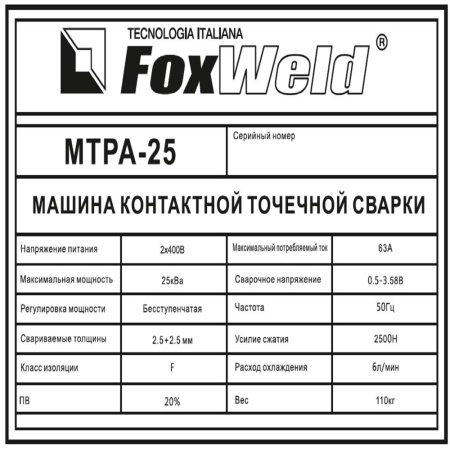

Характеристики:
- Напряжение питающей сети 400 В
- Максимальнная мощность 25 кВа
- Максимальный первичный ток 63 А
- Максимальное усилие сжатия 2500 Н
- Количество фаз 2
- Продолжительность включения ПВ 20 %
- Номинальный первичный ток 28,2 А
- Максимальный вторичный ток 6000 А
- Продолжительный сварочный ток 2683 А
- Диапазон сварочного напряжения 0,5 - 3,58 В
- Максимальное раскрытие электродов 50 мм
- Номинальное раскрытие электродов 20 мм
- Вылет электродов 240 мм
- Ход электродов 50 мм
- Привод сжатия электродов – пневматический
- Давление воздуха внешней магистрали 0,6 МПа
- Тим охлаждения трансформатора – жидкостный
- Тип охлаждения электродов – жидкостный
- Тип охлаждения симисторов / тиристоров – жидкостный
- Тип охлаждения плечей – жидкостный
- Расход охлаждающей жидкости 6 л/мин
- Цифровой дисплей
- Низкоуглеродистая сталь 2 + 2 мм
- Страна производства – КНР
• Сварочные электроды (уже установлены на машине) – 2 шт.;
• Инструкция по эксплуатации – 1 шт.;
• Гарантийный талон – 1 шт.
