Аппарат плазменной резки Triton CUT 100 PN CNC [TCT100PNCNC]

TRITON CUT 100 PN CNC

Многофункциональный мощный инвертор для плазменно­-воздушной резки TRITON CUT 100 PN CNC построен на современных IGBT модулях компании SIEMENS по технологии Soft Switch, а также оснащен встроенными выходами на делитель напряжения. Солидная мощность, большой ресурс расходных материалов, отсутствие высокочастотного поджига, режим работы резака 2Т/4Т гарантируют безупречное качество реза и, кроме того, позволяют выполнять большие объемы работ даже в сложных производственных условиях. С помощью сжатого воздуха, который применяется в качестве рабочего тела, не только возможно быстро и качественно резать разные металлы и марки стали, но и упростить процесс эксплуатации аппарата.

Описание функций:

Пневмоподжиг

Благодаря специальной конструкции электрода внутри резака процесс возбуждения дуги происходит внутри самой горелки, а не между изделием и электродом. При этом в момент подачи воздуха электрод в резаке приподнимется, а при опускании будет замыкать цепь внутри плазматрона. В результате исключаются высокочастотные импульсы с высоковольтным напряжением в начале цикла розжига, которые могут делать наводку или помехи оборудованию с ЧПУ. Кроме этого, гарантируется высокая стабильность цикла реза, что позволяет эффективно обрабатывать изделия с толстым слоем ржавчины, краски и т.д. TRITON CUT 100 PN CNC можно использовать для портальной резки, а также в станках с ЧПУ.

Выходы на делитель напряжения

Инвертор для воздушно-­плазменной резки TRITON CUT 100 PN CNC отличается наличием выходов на делитель напряжения, что упрощает эксплуатацию аппарата в режиме автоматической резки с ЧПУ. По напряжению дуги электроника определяет, на какой высоте находится головка плазматрона от поверхности металла. Таким образом, ЧПУ автоматически регулирует высоту головки плазматрона в зависимости от заданных параметров.

Возможность использования в ЧПУ

Функциональный инвертор TRITON CUT 100 PN CNC разрабатывался специально для использования в станках ЧПУ или для ручной резки. Благодаря пневмоподжигу исключаются любые помехи при розжиге, которые влияют на электронику станка с ЧПУ. Кроме этого, наличие выходов на делитель напряжения гарантирует полный контроль за напряжением дуги в процессе всего цикла реза. В результате повышается производительность устройства и его функциональность, улучшается качество реза, снижается время, затраченное на доработку кромок. Инвертор TRITON CUT 100 PN CNC поддерживает работу с резаками разного типа для автоматический резки в станках с ЧПУ. При этом толщина обрабатываемого металла может варьироваться в диапазоне от 1 мм до 50 мм.

Технология Soft Switch

В модульной конструкции инвертора силовая часть представлена современными IGBT транзисторами фирмы SIEMENS, которые собраны по технологии Soft Switch. В процессе работы коммутация транзисторов происходит с небольшим сдвигом фаз, многократно снижая тепловые потери и нагрев IGBT модулей. В результате сокращаются резкие скачки тока в момент коммутации, увеличивается срок службы транзисторов. Благодаря наличию технологии Soft Switch повышается КПД аппарата, увеличивается стабильность воздушно­плазменной резки, уменьшается вероятность перегрева или пробоя. Кроме этого, снижаются требования к качеству трехфазной сети питания, что позволяет использовать инвертор в нестабильных сетях.

Функция POST GAS

Встроенная функция POST GAS применяется для эффективного охлаждения резака в конце цикла реза. По завершению цикла еще некоторое время будет подаваться газ до полного охлаждения резака, что увеличивает ресурс расходных материалов и сокращает производственные расходы.

Основные преимущества аппарата:

• встроенные выходы на делитель напряжения;
• возможность использовать для автоматической резки с ЧПУ;
• пневмоподжиг;
• мягкое переключение Soft Switch;
• современные IGBT модули SIEMENS;
• режимы 2Т/4Т;
• максимальная толщина реза до 50 мм;
• информативная панель управления с цифровым дисплеем;
• питание от трехфазной сети 380 В;
• транспортировочная тележка;
• высокая стабильность дуги;
• эффективная система охлаждения;
• стандартные евро разъемы;
• компактность и легкий вес;
• защита от перегрева и перегрузки.

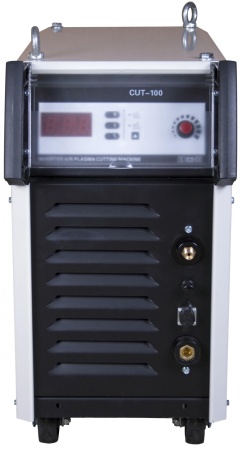

Лицевая панель аппарата

1 – Дисплей

2 – Регулировка величины тока плазменной резки

3 – Выбор режима 2Т/4Т
