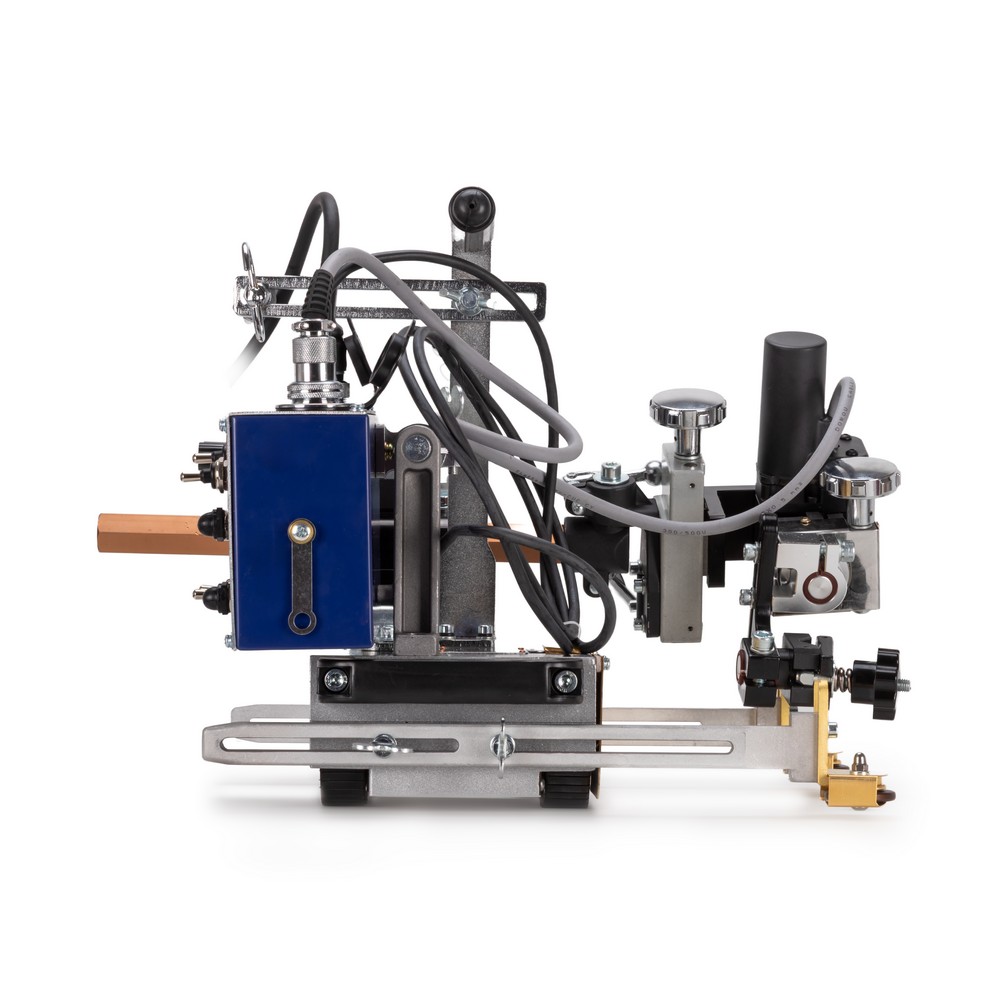

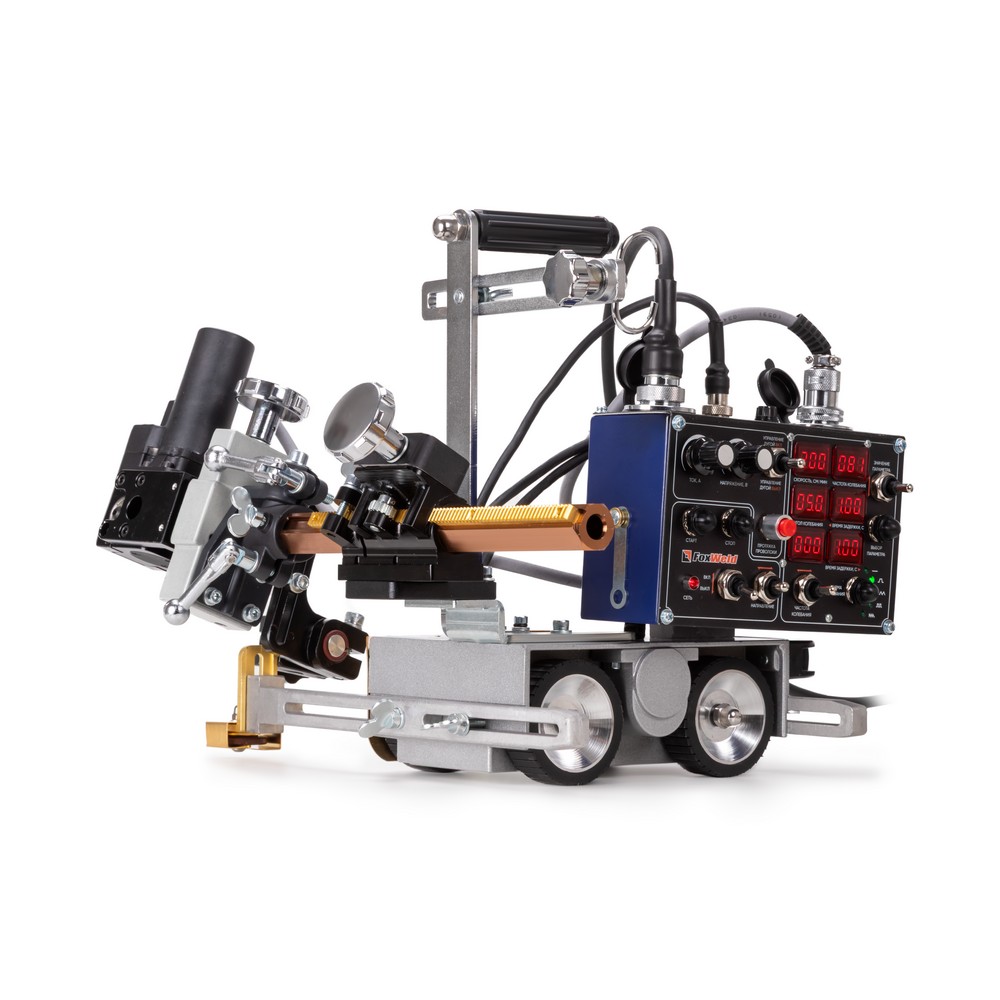

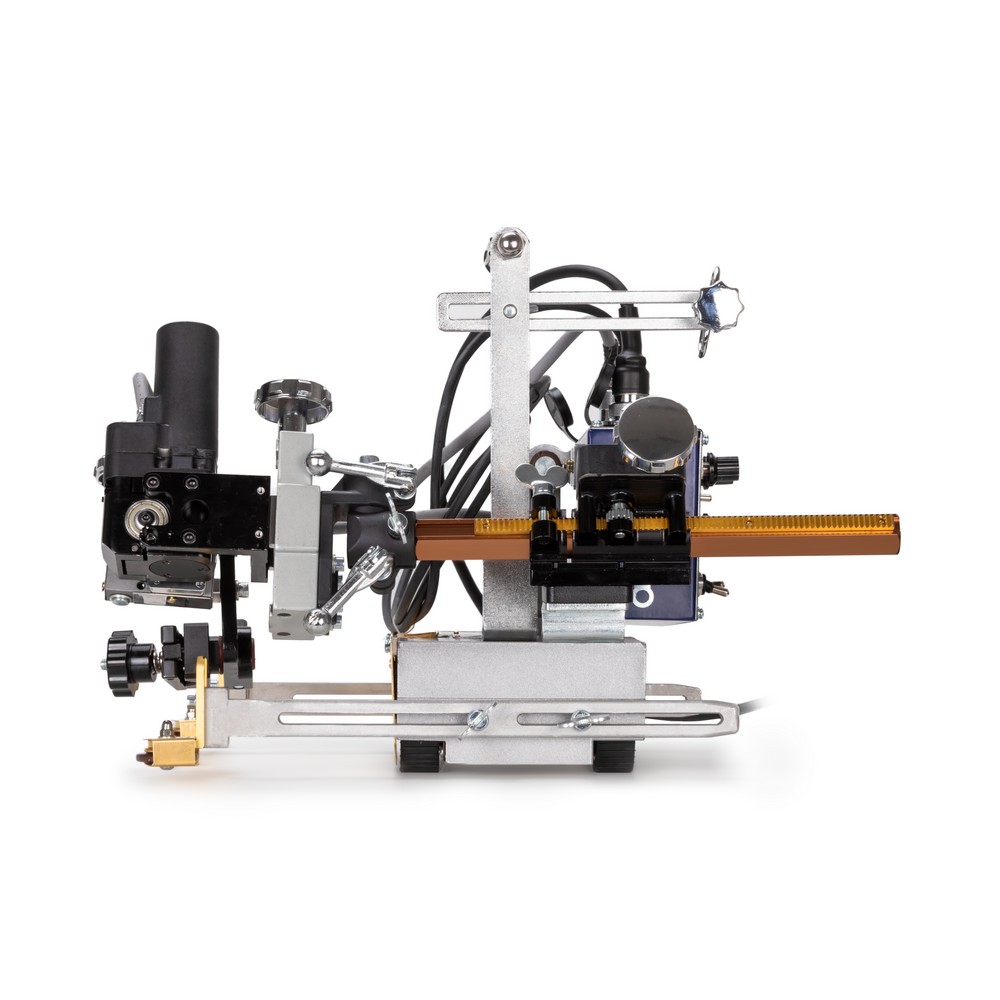

Каретка сварочная VECTOR КС-5 применяется для сварки угловых соединений в нижнем положении, в том числе способом «в лодочку», без разделки или с V-образной разделкой кромок. Каретка повышает эффективность работы по сравнению со сваркой, производимой вручную сварщиком. Процесс сварки полностью автоматизирован, что гарантирует высокое качество свариваемых соединений. Применение сварочной каретки дает возможность понизить требования к квалификации персонала на сварочном производстве. Управлять кареткой могут даже работники с низкой квалификацией. VECTOR КС-5 позволяет сократить количество брака, связанного с воздействием человеческого фактора. Сварочная горелка устанавливается в средней части каретки. Наплавка металла может производиться при продольном перемещении каретки в обоих направлениях. Сварочную каретку VECTOR КС-5 можно использовать во многих отраслях производства, таких как судостроение, мостостроение, изготовление стальных конструкций, нефтяная промышленность и т.д.
МЕХАНИЗАЦИЯ СВАРОЧНОГО ПРОЦЕССА
Уникальность каретки заключается в том, что после соответствующих настроек она может производить сварочный процесс в нескольких пространственных положениях вместо человека. Процесс сварки полностью автоматизирован, что гарантирует высокое качество свариваемых соединений. Применение сварочной каретки даёт возможность понизить требования к квалификации персонала на сварочном производстве. Управлять кареткой могут даже работники с низкой квалификацией.
ВЫСОКАЯ ЭФФЕКТИВНОСТЬ
Во время длительного сварочного процесса, особенно при сварке длинных швов, рука сварщика постепенно устаёт, что влияет на качество шва и скорость работы. При использовании сварочной каретки проблемы со скоростью и качеством практически отсутствуют, что значительно повышает эффективность сварочного производства.
МОБИЛЬНОСТЬ И КОМПАКТНОСТЬ
Компактные габариты, незначительный вес и полноприводные колёса, а также полная автоматизация позволяют работнику с низкой квалификацией выполнить сварку качественнее высококлассного специалиста на обычном сварочном аппарате.
РАБОТА В ВЕРТИКАЛЬНОМ ПОЛОЖЕНИИ

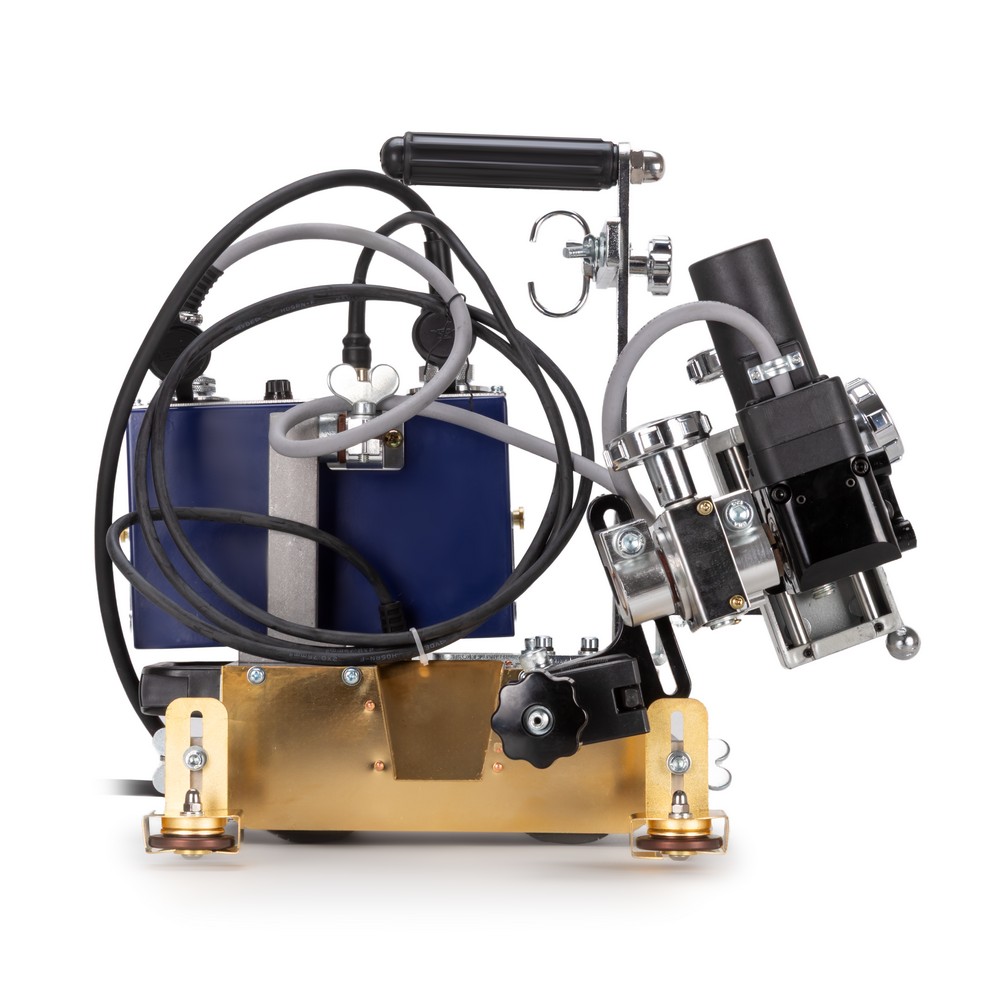

Нижняя часть сварочной каретки оборудована мощным магнитом и 4мя полноприводными колёсами, что позволяет производить сварочный процесс не только в горизонтальном, но и в вертикальном положении. Минимальная толщина металла для вертикальной сварки – 6 мм.
НЕБОЛЬШОЙ ВЕС
Малый вес и небольшие размеры позволяют легко переносить и устанавливать каретку в различных местах.
Преимущества:
- Простая и интуитивно понятная панель управления
- 6 цифровых дисплеев
- Выбор траектории колебания (5 режимов)

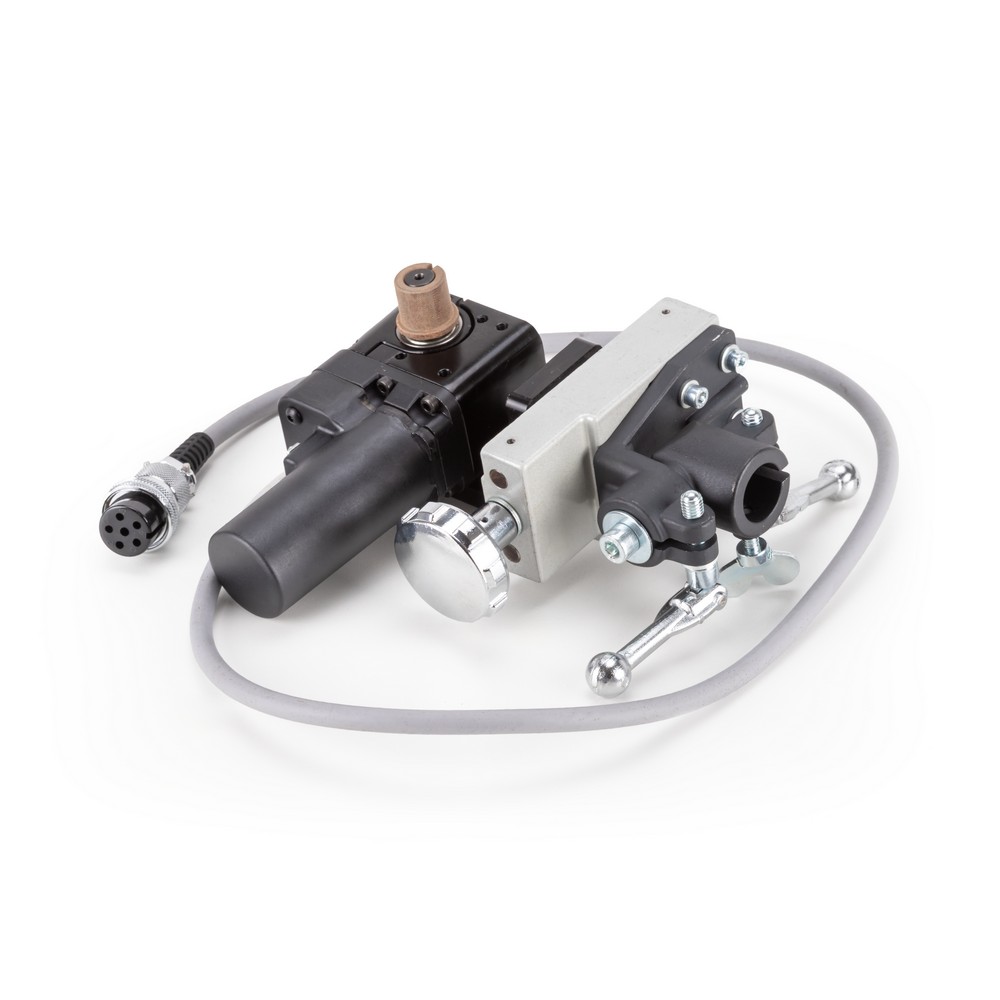

- Блок корректировки положения сварочной горелки
- Генератор колебаний (линейный осциллятор)
- Мощный магнит для работы в вертикальном положении (при толщине металла от 6 мм)
- Регулировка сварочного тока
- Регулировка сварочного напряжения
- Режим протяжки проволоки
- Эргономичные ручки для переноски и позиционирования
- Держатель сварочного кабеля
- Привод на каждое колесо
- Регулировка скорости движения
- Регулировка угла поворота
- Переключатель частоты колебаний
- 4 полноприводных колеса

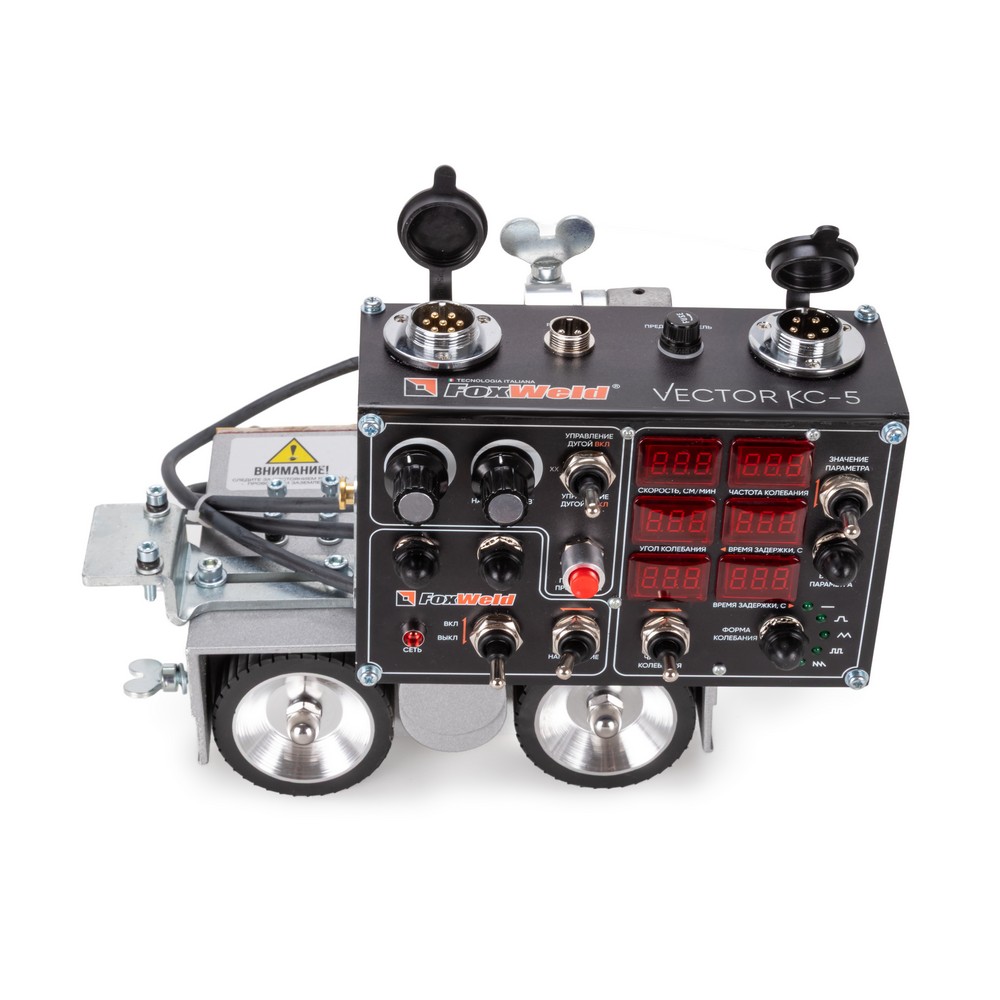

ИНФОРМАТИВНАЯ ПАНЕЛЬ УПРАВЛЕНИЯ

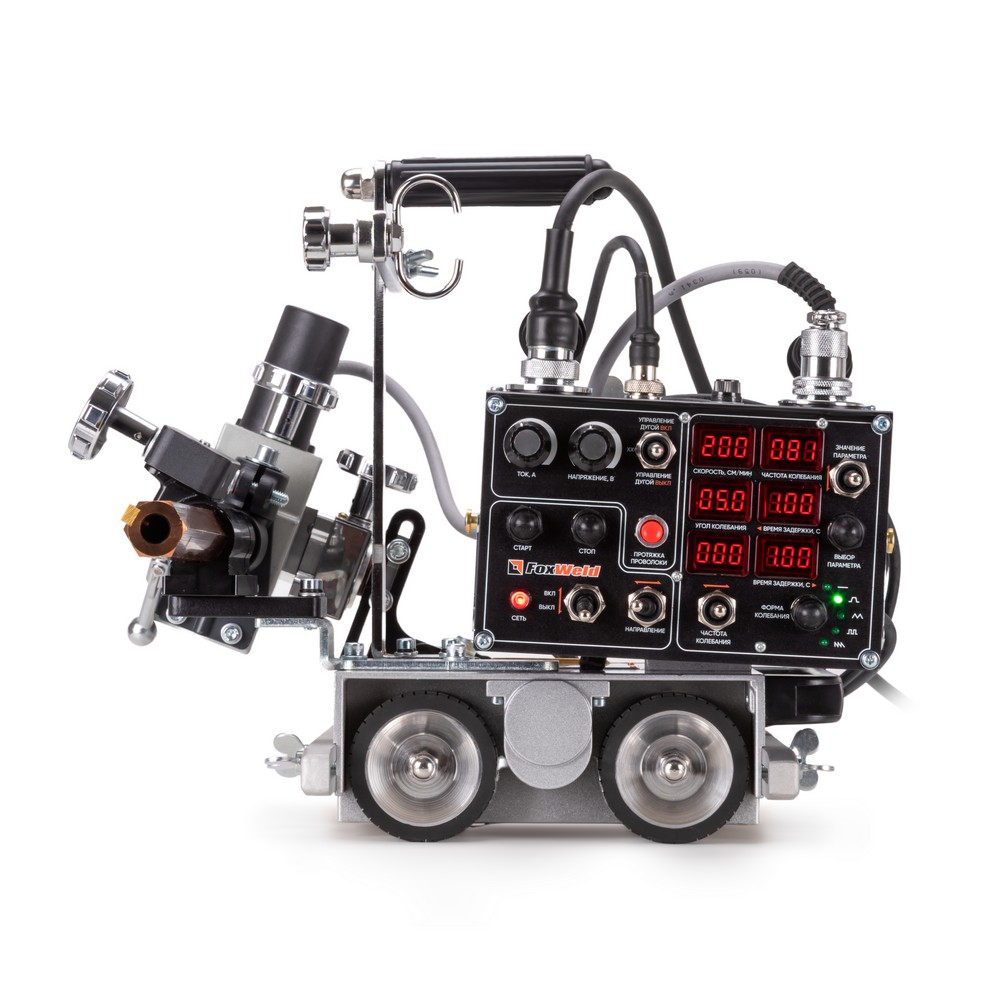

6 цифровых дисплеев отображают значения параметров настройки каретки. На панели управления также расположены индикатор питания, ручки регулировки сварочного тока и напряжения, переключатели холостого хода, направления и значения параметров, частоты колебаний, а также кнопки протяжки проволоки, выбора параметра и формы колебаний.
Характеристики:
- Серия VECTOR
- Класс - промышленный
- Скорость перемещения, мм/мин - 150 - 900
- Рабочий угол, ° 360
- Траектория колебаний: прямая, трапеция, квадрат, треугольник
- Тип сварочных работ - MIG/MAG
- Напряжение питающей сети, В - 230
- Рабочее напряжение каретки, В - DC, 24
- Привод на каждое колесо
- Регулировка положения горелки, мм - Вверх-вниз: 50 / Вперед-назад: 50
- Регулировка рабочего угла, ° 10
- Наличие генератора колебаний (линейного осциллятора) - да
- Направление движения колебаний - направо / налево
- Скорость колебаний, мм/мин 0~99
- Продолжительность задержки в крайнем положении, с - 0~2,5
- Угол отклонения ±15
- Сварка в лодочку - да
- Тип магнита - постоянный
- Магнитное сцепление, кг - 35
- Индикатор питания - да
- Режим протяжки проволоки - да
- Эргономичные ручки - да
- Держатель сварочного кабеля - да
- Наличие колес для перемещения - 4 шт.
- Защита от перегрева - да
- Наличие сетевой вилки - да
- Наличие сетевого кабеля - да
- Тип дисплея - цифровой
- Габариты без аксессуаров (ДхШхВ), мм - 435х280х330
- Вес нетто, кг - 10.2

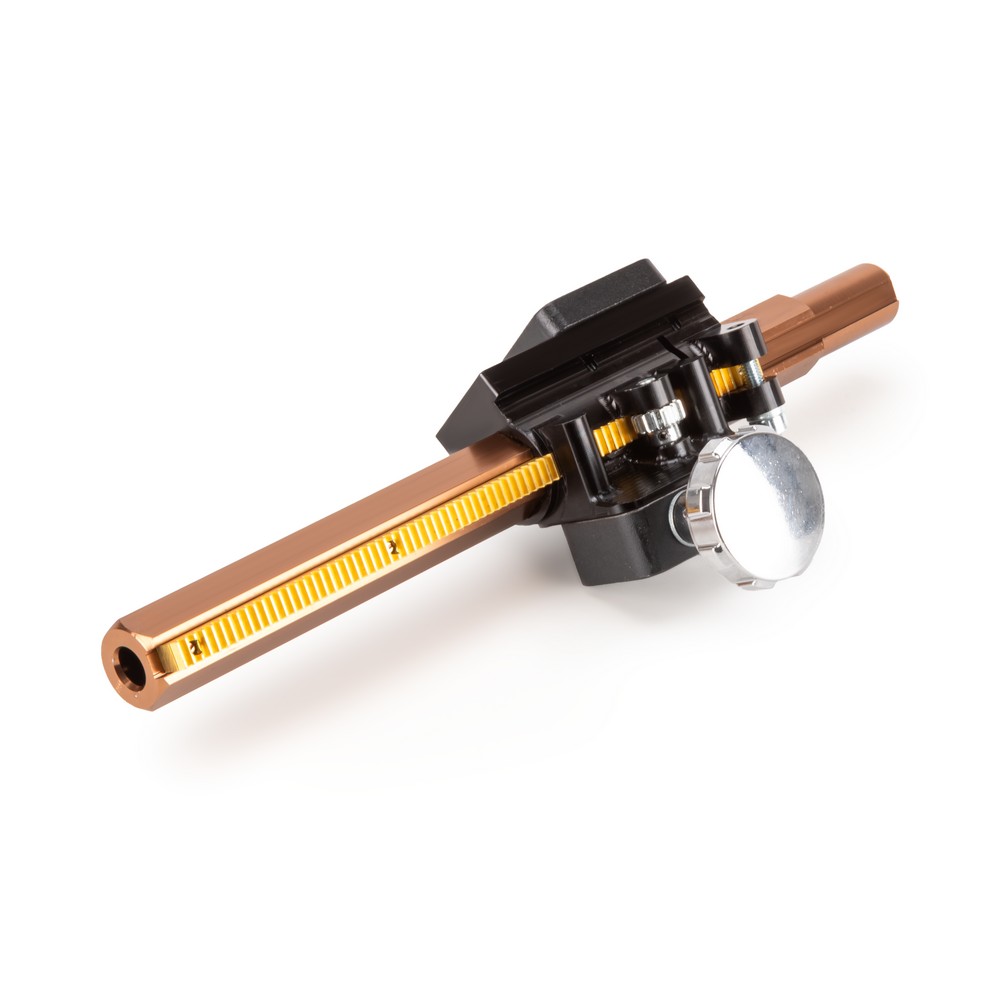

Генератор колебаний – 1 шт.;

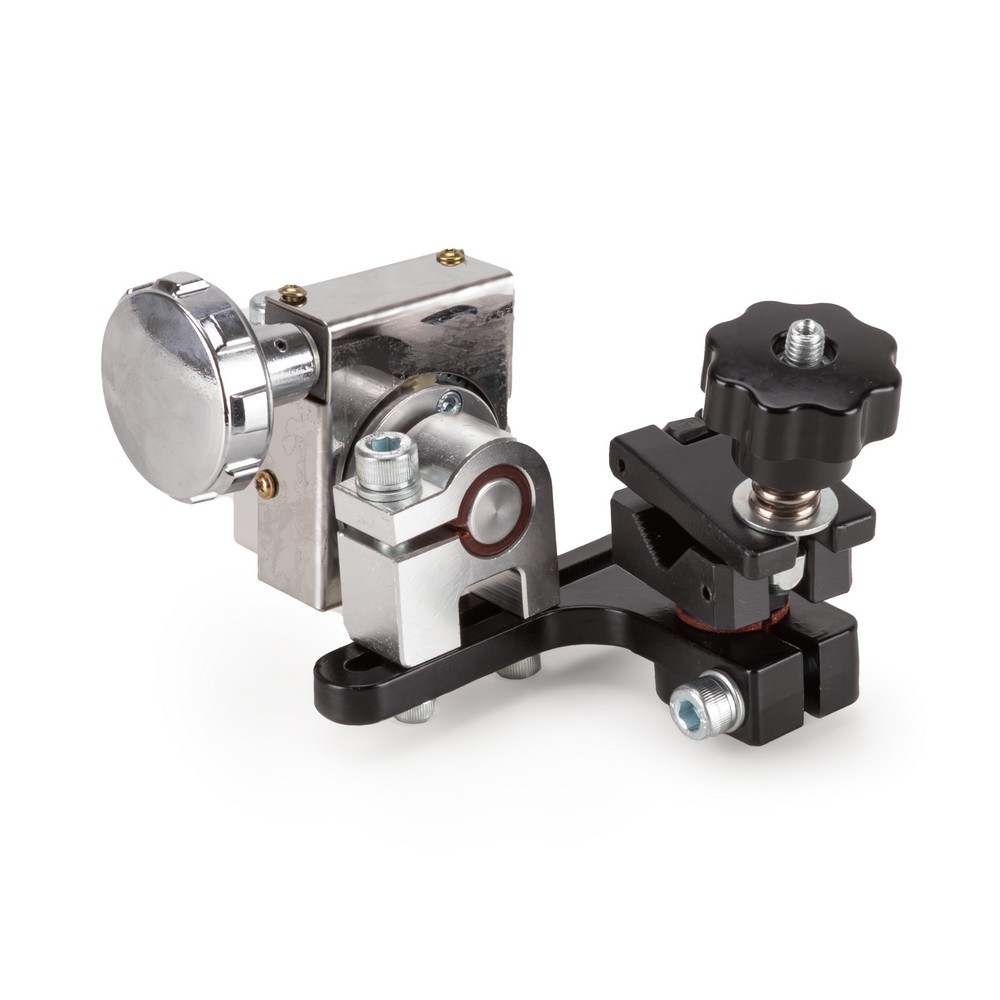

Держатель горелки (соединительный держатель) – 1 шт.;

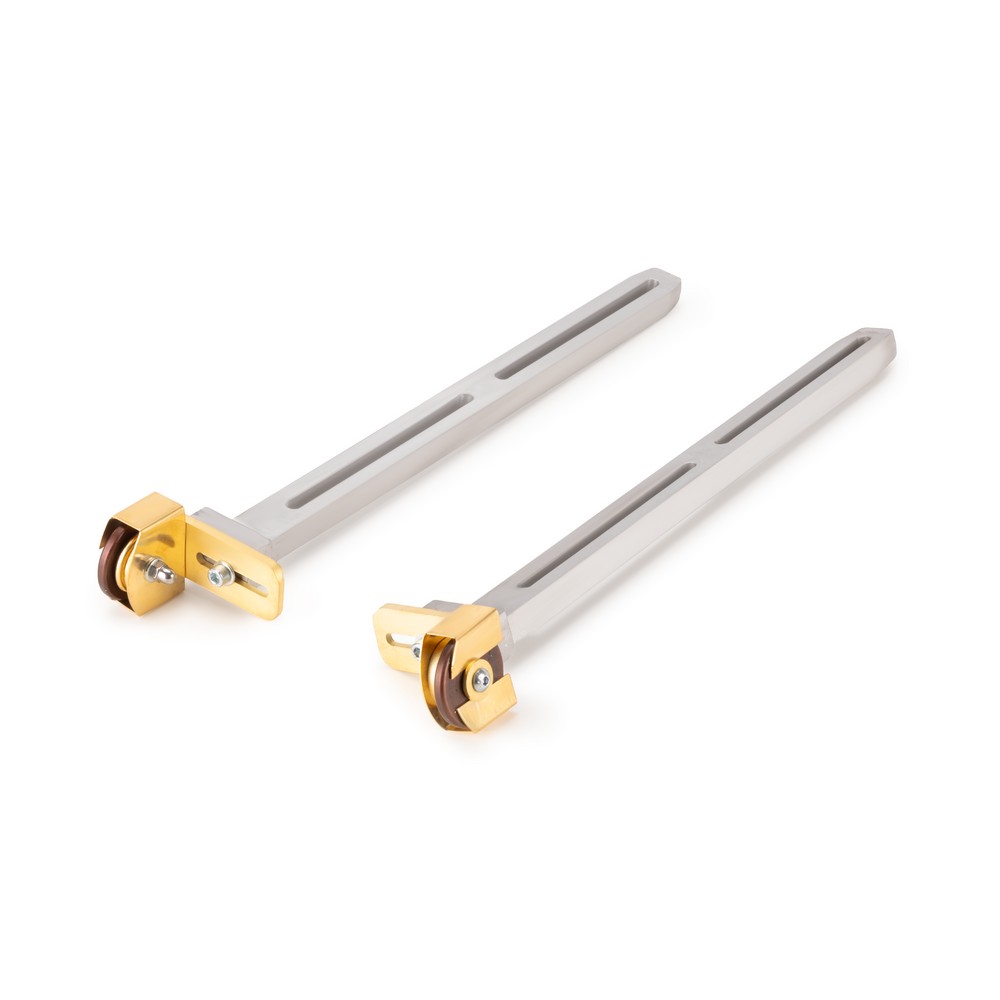

Направляющая шина (270 мм) – 1 шт.;
Направляющее колесо (Ø70 мм) – 1 шт.;

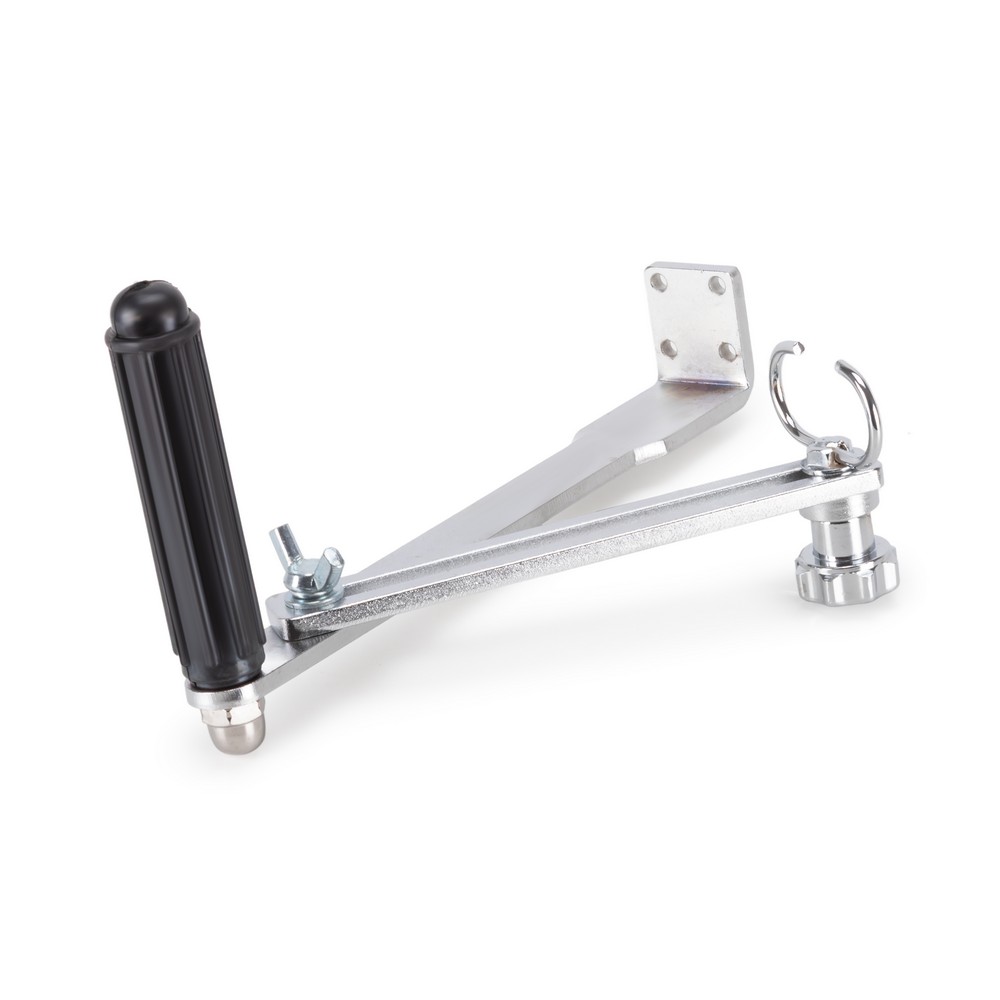

Держатель кабеля – 1 шт.;

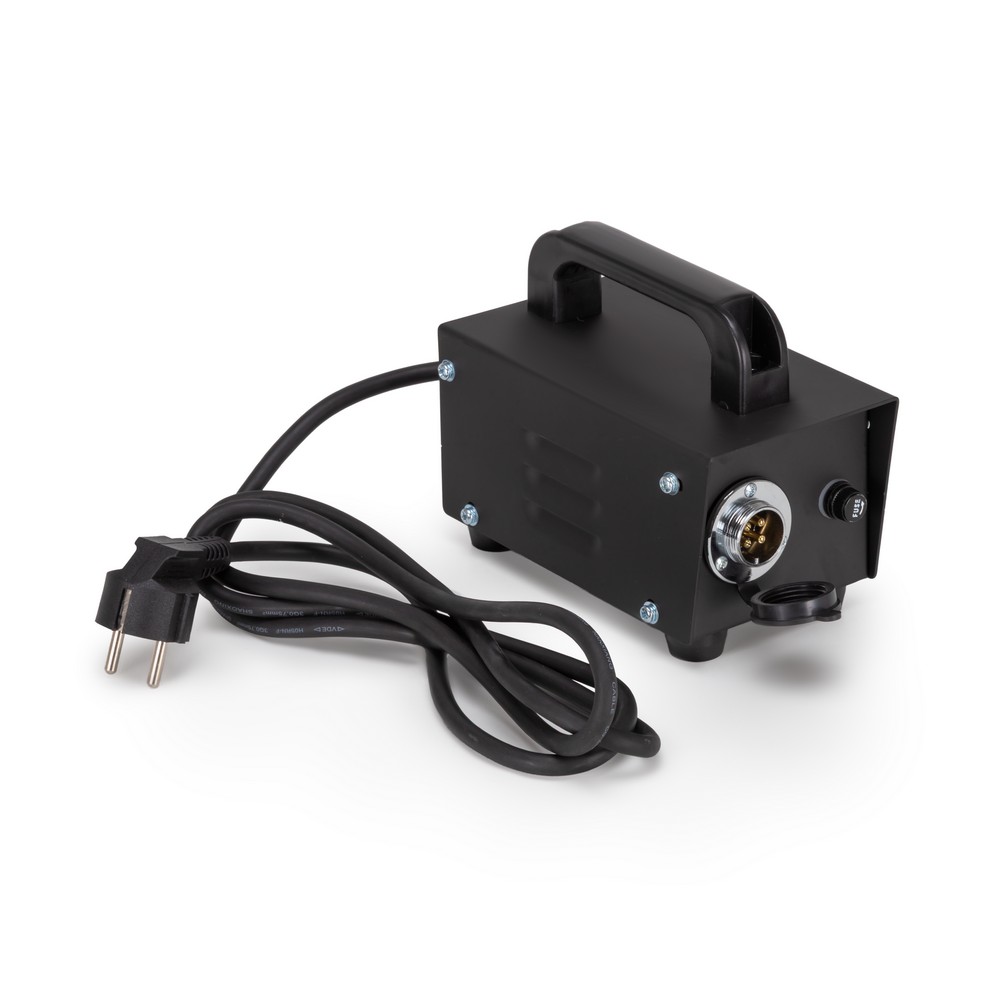

Блок питания в сборе 230 В (2 м / 3*0,75 мм²) – 1 шт.;

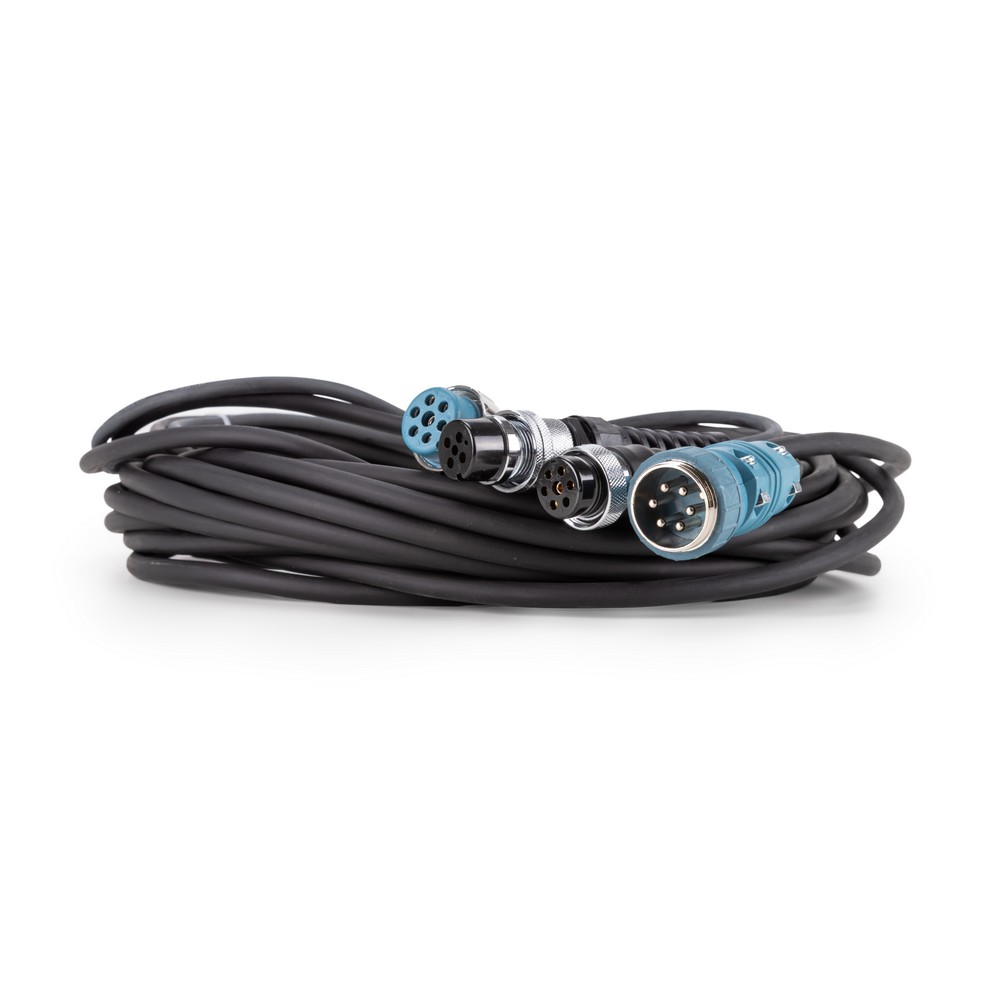

Кабель питания (20 м / 2*0,75 мм²) – 1 шт.;

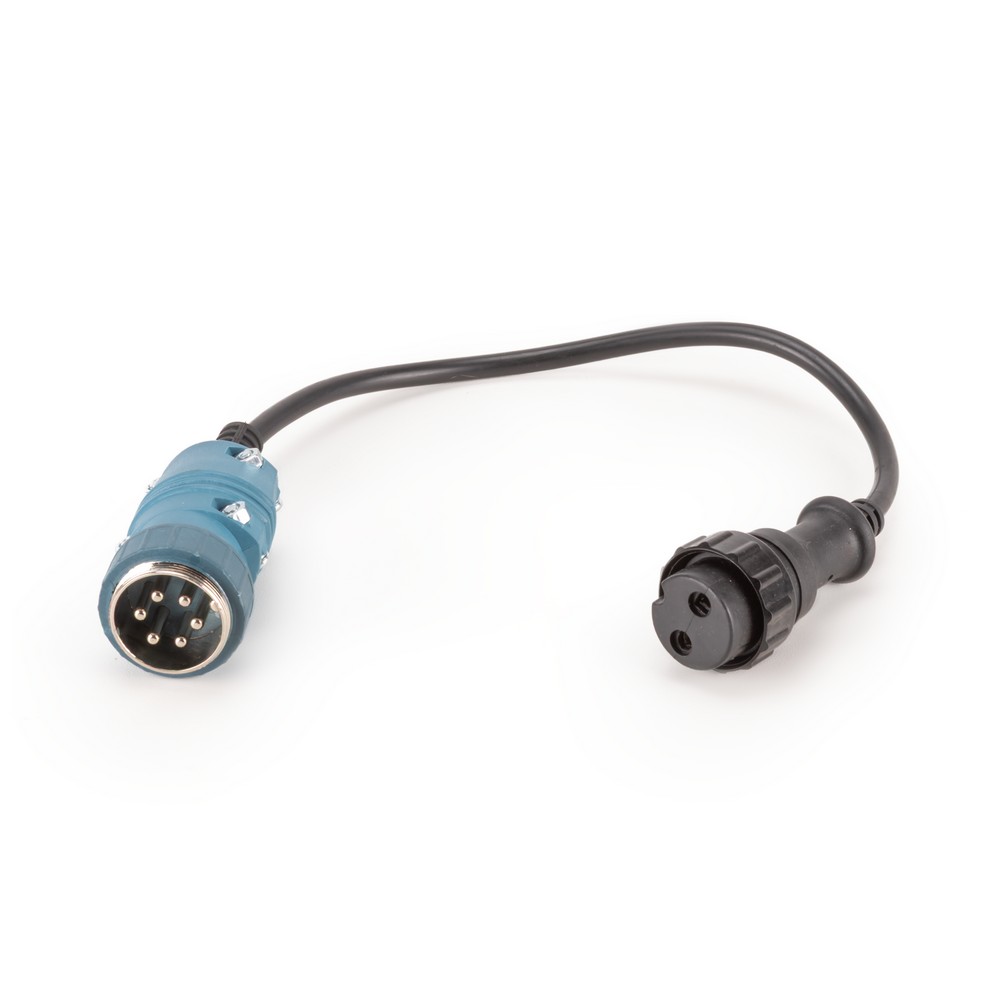

Кабель для подачи проволоки (5 м / 2*0,75 мм²) – 1 шт.;
Шестигранный ключ – 1 компл.;
Предохранитель 230 В / 2 А – 2 шт.;
Инструкция + Гарантийный талон – 1 компл.
