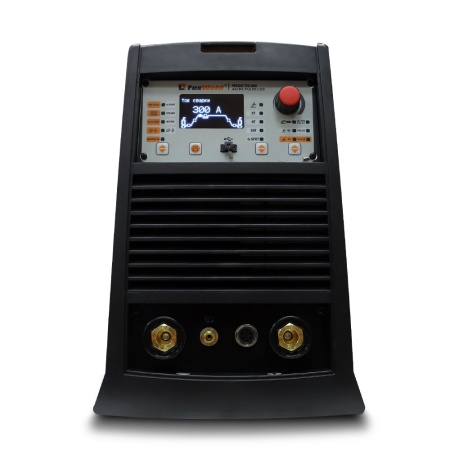

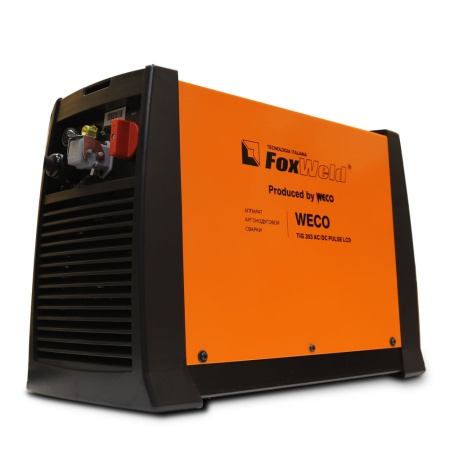

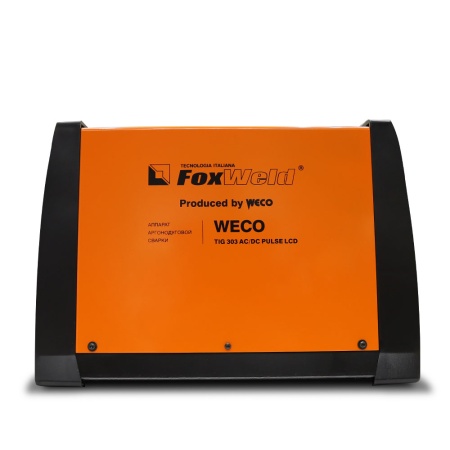

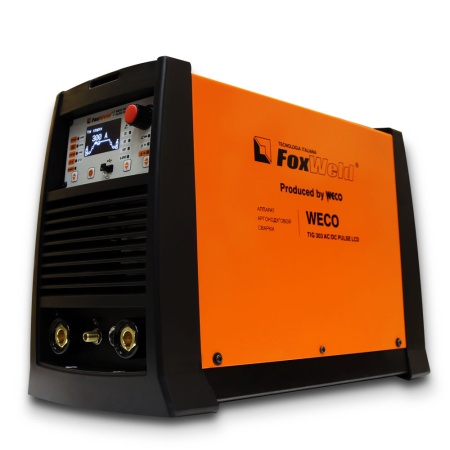

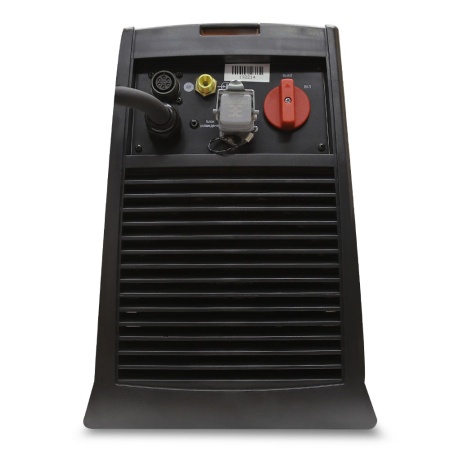

Аппарат аргонодуговой сварки FOXWELD WECO TIG 303 AC/DC PULSE LCD — это одна из самых лёгких и мощных аргонодуговых установок TIG AC/DC в мире: трёхфазный, 300 А при весе 23,4 кг и габаритах 460х230х325 мм. WECO TIG 303 AC/DC PULSE LCD – отличное решение для монтажных, ремонтных и выездных работ, где важна мобильность и компактность. Высокая производительность и технологичность источника питания базируется на синергетическом микропроцессорном управлении, которое позволяет контролировать сварочный процесс, обеспечивает исключительную стабильность настроек сварочных параметров и гарантирует при этом высокое качество сварки TIG и MMA с любым типом электродов. Импульсный режим сварки TIG PULSE предотвращает вероятность прожога и деформации металла в случае длительных сварочных работ. Синергетический импульсный режим сварки TIG DC SYN PULSE облегчает процесс настройки. Новый LCD экран в сочетании с удобным пользовательским интерфейсом обеспечивает быстрый и эффективный доступ ко всем возможностям аппарата.
РЕЖИМ Q-SPOT
Режим точечной сварки позволяет точно расположить электрод в точке соединения. Только после подъёма электрода аппарат производит импульсную сварку в течение определённого времени. Это значительно снижает риск загрязнения стыка электродом. При нажатии кнопки горелки процесс может повторяться столько раз, сколько потребуется. Этот режим идеально подходит для сварки малых толщин и сварки труб встык.
РЕЖИМ MULTITACK
Серия импульсов сварки позволяет контролировать нагрев изделия, избегая прожога и деформации. Регулируя частоту режима MULTITACK, можно оптимизировать проплавление металла, скорость сварки и, в частности, управление тепловложением, а также уменьшить любую последующую деформацию детали. Режим MULTITACK отлично подходит для сварки угловых соединений. Сварной шов не подвержен окислению, что позволяет избегать обработки после сварки.
ФУНКЦИЯ EXTRA FUSION
Функция увеличивает фокус дуги для сварки материалов больших толщин. Позволяет двигаться в сторону отрицательной полуволны по отношению к нулю. Таким образом можно получить большую глубину проплавления при неизмененном среднем токе.
ФУНКЦИЯ Q-START
При работе этой функции быстрее появляется сварочная ванна, чем при обычном режиме сварки за счёт подачи тока высокой частоты. Поскольку он способствует смешиванию двух кромок резкими колебаниями тока для ускорения соединения. Эта функция полезна при точечной сварке тонкого листового металла, а также для прихваток в разных пространственных положениях.
РЕЖИМ MIX AC/DC
Этот режим позволяет варьировать сварочный ток, чередуя сварку TIG AC со сваркой TIG DC. Это позволяет сочетать эффективность очищения поверхности детали сварки TIG AC с глубоким проплавлением сварки TIG DC. Благодаря своим свойствам этот режим подходит для сварки деталей с тугоплавкой поверхностной пленкой (алюминиевых сплавов).
Преимущества:
- Импульсный режим сварки TIG PULSE предотвращает вероятность прожога и деформации металла в случае длительных сварочных работ
- Синергетический импульсный режим сварки TIG DC SYN PULSE облегчает процесс настройки
- Режим Q-SPOT позволяет осуществить сварку точками для сварки более тонких толщин, и сварки труб встык
- Смешанный ток MIX AC/DC увеличивает глубину проплавления изделий из алюминиевых сплавов
- Функция Q-START (TIG DC) облегчает соединение деталей на начальном этапе процесса сварки
- Функция MULTITACK (TIG DC) позволяет снизить тепловложение при сварке, тем самым минимизировать деформацию деталей
- Функция EXTRA FUSION (TIG AC) увеличивает фокус дуги для сварки материалов больших толщин
- Функция DYNAMIC ARC (TIG DC) позволяет поддерживать неизменным сварочный ток при изменении длины дуги
- Система охлаждения аппарата включается только во время сварки, в конце процесса остается включенной в течение фиксированного периода времени в соответствии с условиями сварки
- 5 функций в режиме MMA: Hot Start (горячий старт), Arc Force (форсаж дуги), Antisticking (антизалипание), DYNAMIC ARC, VRD
- Расширенная синергетика для режимов TIG и MMA
- Режим работы горелки: 2T, 4T, S4T
- 2-х уровневая панель управления
- Пошаговая настройка параметров сварочного цикла
- Выбор форм полуволн переменного тока: прямоугольная, синусоидальная, треугольная, смешанная
- Динамическое газовое и водяное охлаждение обеспечивает оптимальный контроль температуры и энергоэффективность
- Удобная настройка режимов сварки с помощью информативной панели управления и LCD экрана
- Персонализированные настройки сварки или программ могут быть сохранены в ячейках памяти и впоследствии загружены. Можно сохранить до 50-ти программ
- С помощью USB-накопителя сохраненные программы можно выгружать и загружать в другой аппарат
- Счётчик часов контролирует количество часов работы аппарата, включения в сеть, общее время сварки и время сварки в смену
- Порошковая окраска корпуса и класс защиты IP 23S позволяют использовать аппарат в тяжелых производственных условиях
- Низкое общее потребление энергии, стабильная дуга благодаря новой инверторной технологии WECO Inverter
- Сниженный вес для облегчения транспортировки и перемещения аппарата
- Полный комплекс датчиков и устройств, позволяющих обеспечивать максимальную защиту как самого аппарата, так и сварщика
- Функция VRD автоматически снижает напряжение сварочного аппарата в режиме ожидания, повышая безопасность и исключая риск поражения сварщика электрическим током
ФУНКЦИЯ DYNAMIC ARC
При включении данной функции источник питания поддерживает постоянную тепловую мощность на сварочной дуге, что позволяет избежать перегрева детали, пластических деформаций и потери механических свойств. Это реализуемо за счёт автоматической регулировки напряжения дуги и силы тока. DYNAMIC ARC позволяет сохранять один и тот же фокус сварочной дуги при изменении расстояния между электродом и деталью.
ФУНКЦИИ АРГОНОДУГОВОЙ СВАРКИ НА ПОСТОЯННОМ ТОКЕ TIG DC
Q-START - эта функция сварки запускается в синергетическом импульсном режиме TIG в течение заданного интервала времени, а затем автоматически переключаться на режим сварки, выбранного на панели управления. При работе этой функции быстрее появляется сварочная ванна, чем при обычном режиме сварки. Поскольку он способствует смешиванию двух кромок резкими колебаниями тока для ускорения соединения. Эта функция полезна при точечной сварке тонкого листового металла, а также для прихваток в разных пространственных положениях.
DYNAMIC ARC - эта функция позволяет при уменьшении напряжения дуги увеличивать сварочный ток и наоборот - при увеличении напряжения, ток уменьшается. Размер динамического изменения дуги может быть индивидуально отрегулирован до значения от 1А до 50А. Например, увеличение на 50А для вариации на 1 вольт, это значение должно быть установлено в зависимости от толщины материала и типа выполняемой работы (значения от 1А до 20А для малых толщин и от 20А до 50А для средней толщины). Мощность сварочной дуги остается постоянной даже при изменении расстояния между электродом и деталью.
MULTI TACK - эта функция состоит из серии непрерывных импульсов сварки, которые позволяют оптимально контролировать самые тонкие листы/скосы неправильной формы.
МЕНЮ РУЧНАЯ ДУГОВАЯ СВАРКА ММА
ТОК СВАРКИ - этот параметр регулирует величину основного сварочного тока.
МАКСИМАЛЬНЫЙ ТОК ДИСТАНЦИОННОГО УПРАВЛЕНИЯ - максимальное значение выходного тока, которое может быть достигнуто с помощью внешнего оперного контроллера ножной педали.
ГОРЯЧИЙ СТАРТ (HOT-START) - эта функция способствует плавлению электрода в момент зажигания дуги. Он устанавливается в процентах, отнесенных к значению следующего параметра: сварочный ток. Это значение ограничено значением 250А.
ФОРСАЖ ДУГИ (ARC FORCE) - эта функция помогает избежать приваривания электрода во время сварки. Он устанавливается в процентах от значения сварочного тока.
ФУНКЦИЯ СНИЖЕНИЯ НАПРЯЖЕНИЯ ХОЛОСТОГО ХОДА (VRD) - этот параметр уменьшает напряжение на выходных клеммах, когда не происходит процесс сварки. В ее задачу входит повышение безопасности и исключение риска поражения сварщика электрическим током. Сварочный процесс становится более безопасным в замкнутых пространствах и при сварке в условиях повышенной влажности.
DYNAMIC ARC - сварочная мощность остается постоянной даже при изменении расстояния между электродом и деталью.
ЧАСТОТА ПЕРЕМЕННОГО ТОКА (АС) — это число инверсий от положительной полуволны к отрицательней в единицу времени, и она регулируется в Герцах (Hz). Уменьшение значения частоты инверсии электрической дута имеет тенденцию к расширению ее размеров, поэтому целесообразно использовать низкие частоты для сварки относительно больших толщин или для заполнения проходов в многопроходных скосах. И наоборот, при увеличении значения частоты инверсии размер дуги имеет тенденцию к уменьшению и. следовательно, увеличивает концентрацию дуги и локальность нагрева. Поэтому целесообразно использовать высокие значения частоты для сварки очень тонкой толщины или для облицовки кромок пресс-форм.
МЕНЮ АРГОНОДУГОВОЙ СВАРКИ TIG
DC PULSE SYN - синергетический импульсный аргонодуговой сварки на постоянном токе обеспечивает высокую концентрацию дуги. Это стабильный процесс горения дуги для создания сварного соединения за счет колебаний тока. Он идеально подходит для точечной сварки и сварки без использования присадочного материала. Он рекомендуется для тонких листов металла и. в частности, там. где требуется локальный нагрев (площадь термического влияния имеет меньшие размеры). В этом режиме параметры сварки являются импульсными: ток паузы: баланс импульса, частота импульса только отображаются и не могут быть изменены.
ПРЕДВАРИТЕЛЬНАЯ ПРОДУВКА ГАЗА (ПРЕД - ПРОДУВКА) - время подачи защитного газа в зону сварки до зажигания дуги. Эта регулировка необходима при создании сварных точек или при сварке в труднодоступных местах, требующих наличия инертной атмосферы перед зажиганием дуги.
НАЧАЛЬНЫЙ ТОК - выходное значение сварочного тока сразу после зажигания дуги. Значение этого параметра может быть задано в процентах от сварочного тока или в абсолютном значении, выраженном в амперах.
НАРАСТАНИЕ ТОКА - время, в течение которого ток изменяется от начального значения до сварочного значения. Эта настройка используется для того, чтобы избежать повреждения кромок деталей при чрезмерно высоких значениях тока в момент зажигания дуги. Величина основного сварочного тока постепенно увеличивается с целью контроля равномерности осаждения и проплавления металла. Этот параметр не используется в процессе сварки при наличии режима MULTIТАСК.
ТОК СВАРКИ - этот параметр регулирует основное значение сварочного тока.
БАЛАНС ИМПУЛЬСА - определяет отношение тока импульса к току паузы. При выборе типа импульса - быстрый, регулировка в % от рабочего цикла (РАБОЧИЙ ЦИКЛ=1/ЧАСТОТА ИМПУЛЬСА). При типе импульса - медленный, параметр называется «ВРЕМЯ ИМПУЛЬСА» и выражается в секундах.
ЧАСТОТА ИМПУЛЬСА - чем больше частота, тем больше плотность тока и более локальнее нагрев. Увеличивая частоту, ограничивается зона термического влиянии.
ВРЕМЯ ПАУЗЫ - время, в течение которого выходной ток находится в значении тока паузы. Доступно с настройками ТИП ИМПУЛЬСА = медленный, регулировка выражается в секундах.
СПАД ТОКА - время, в течение которого ток изменяется от основного значения до конечного. Предотвращает образование кратеров в процессе затухания дуги.
КОНЕЧНЫЙ ТОК - при сварке этот параметр позволяет получить равномерную усадку присадочного материала от начала до конца процесса сварки, закрывая воронку (кратер) таким образом, чтобы осаждалась конечная капля присадочного материала. Значение этого параметра может быть задано в процентах от сварочного тока или в абсолютном значении, выраженном в амперах.
КОНЕЧНАЯ ПРОДУВКА ГАЗА (ПОСТ - ПРОДУВКА) - время подачи газа после затухания сварочной дуги.
ФОРМА ВОЛНЫ ПЕРЕМЕННОГО ТОКА (АС) - этот параметр позволяет выбрать необходимую ферму сигнала переменного тока.
ВРЕМЯ ТОЧКИ - доступно только с точечном режимом (Q-SPOT). При нажатии кнопки горелки сварочная дуга сохраняется в течение заданного времени. Снова нажмите на кнопку горелки, чтобы возобновить процесс сварки. Результатом этого является сварная точка, определенного размера без какой-либо пластической деформации листа.
В/Ч ПОДЖИГ (TIG HF) – этот параметр позволяет производить зажигание дуги в процессе аргонодуговой сварки с помощью высокочастотного (ВЧ) разряда тока. Высокочастотный бесконтактный поджиг дуги (HF) предотвращает включение вольфрама в свариваемой детали. Если установить в положение «ВЫКЛ.», то зажигание будет иметь контактный поджиг, касанием электрода детали (TIG LIFT).
БЕСКОНТАКТНЫЙ ПОДЖИГ (В/Ч ПОДЖИГ - ВКЛ) - этот способ возбуждения дуги происходит с помощью высоковольтного электрического разряда, но с низкой силой тока (HF) между торцом электрода и свариваемой деталью. Как только сварочная дуга зажглась, аппарат перестает подавать высокочастотный разряд. Этот способ зажигания позволяет продлить срок службы электрода и сохранить его ферму.
КОНТАКТНЫЙ ПОДЖИГ ’TIG UFT’ (В/Ч ПОДЖИГ - ВЫКЛ) - этот способ возбуждения дуги происходит от короткого замыкания малой силы тока (чтобы избежать повреждения электрода), которое сварщик создает между торцом электрода и заготовкой, и последующего подъема торца электрода, который поддерживает ток, создавая так называемую электрическую дугу. Рекомендуется использовать контактный способ зажигания в таких областях применения, как техническое обслуживанию работающих машин. сварка вблизи радиоэлектронного оборудования или сварка вблизи компьютерной техники.
ФУНКЦИИ АРГОНОДУГОВОЙ СВАРКИ НА ПЕРЕМЕННОМ ТОКЕ TIG AC
MIX AC/DC - этот режим позволяет варьировать сварочный ток. чередуя сварку TIG АС с сваркой TIG DC. Это позволяет сочетать эффективность очищения поверхности детали сварки TIG АС с глубоким проплавлением сварки TIG DC. Благодаря своим свойствам этот режим подходит для сварки деталей с тугоплавкой поверхностной пленкой.
EXTRA FUSION - эта функция позволяет двигаться в сторону отрицательней полуволны по отношению к нулю. Таким образом, можно получить большую глубину проплавления при неизменном среднем токе. Функция Extra Fusion не рекомендуется при сварке больших толщин, так как компонент DC+ недостаточен для обеспечения оптимального очищения поверхности от оксидной пленки во время сварки.
ЧАСТОТА ПЕРЕМЕННОГО ТОКА (АС) — это число инверсий от DC + к DС - как единица времени и скорректированная в Герцах (Гц). Уменьшение значения частоты инверсии электрической дуги имеет тенденцию к расширению ее размеров, поэтому целесообразно использовать низкие частоты для сварки относительно больших толщин или для заполнения проходов в многопроходных кромках. И наоборот, при увеличении значения частоты инверсии размер дуги имеет тенденцию к уменьшению и. следовательно, увеличивает лекальный нагрев. Поэтому целесообразно использовать высокие значения частоты для сварки очень тонкой толщины или для облицовки кромок пресс-форм.
БАЛАНС ПЕРЕМЕННОГО ТОКА (АС) - этот параметр устанавливает соотношение положительной к отрицательней волне. На следующем рисунке показаны графики с волнами с различными значениями баланса переменного тока: баланс '0 представляет собой оптимальнее соотношение между «очищением и прославлением». Баланс V процент положительной волны больше отрицательней. Баланс представляет собой низкий процент положительной волны по сравнению с отрицательной.
