АППАРАТ ДЛЯ РУЧНОЙ ЛАЗЕРНОЙ СВАРКИ, РЕЗКИ И ОЧИСТКИ LASER WELD 3.0 1500 предназначен для работ с токопроводящими металлами: низкоуглеродистыми, легированными, нержавеющими, оцинкованными сталями, а также алюминием и его сплавами.
Преимущества лазерной сварки
- Сварка без коробления, деформации и прожогов
- Высокое качество шва c минимальной последующей обработкой
- Высокая скорость сварки и резки: в 4 раза быстрее, чем привычными способами
- Возможность работ с различными токопроводящими металлами: низкоуглеродистыми, легированными нержавеющими, оцинкованными сталями, а также алюминием и его сплавами.
- Минимальные эксплуатационные расходы и затраты на расходные материалы
Основное преимущество лазерной сварки, по сравнению с TIG и MIG/MAG сваркой, заключается в минимальной зоне термического влияния при одинаковой глубине проплавления и более высокой скорости сварки.
До 4-х раз быстрее — в зависимости от толщины металла и способа сварки
Преимущества Laser Weld 3.0
- Простая настройка и эксплуатация: не требует длительного обучения для достижения результата
- Управление осуществляется с помощью сенсорного цветного 7” LCD дисплея
- Русскоязычный интерфейс понятен российскому пользователю и увеличивает быстроту настроек режимов сварки или резки.
- Качественная сварка одним аппаратом разнородных металлических деталей и/или материалов разных толщин
- Минимальные эксплуатационные расходы и затраты на расходные материалы
Laser Weld 3.0 — это качественная сварка одним аппаратом разнородных металлических деталей и или материалов разных толщин
Функциональные особенности Laser Weld 3.0
Оборудование для лазерной сварки и резки выбирается исходя из толщины обрабатываемого металла.
Управление осуществляется с помощью промышленного контроллера, оснащенного сенсорным цветным 7” LCD дисплеем.
Удобное визуальное слежение за лазерным лучом: точка или линия.
Режим Spot сварки для качественных прихваток или точечных швов, за счет установки времени цикла и паузы.
Быстрое переключение между режимами сварки за счет 9 ячеек памяти
Оптимизированные параметры и режимы на уровне технологии и алгоритмов
Режим очистки
Удаляет ржавчину, коррозию, оксидную пленку, следы побежалости на сварных соединениях.
Подходит для удаления краски, защитных покрытий и изоляции.
Очищает от масляных пятен нефтяного и органического происхождения. Позволяет подготовить поверхность перед проведением сварочных работ

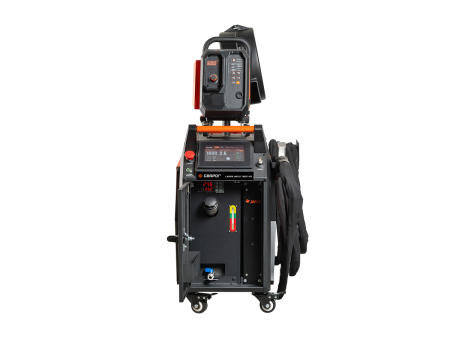

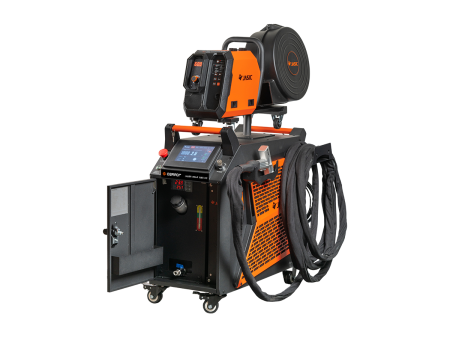

Аппараты Laser Weld 3.0 представляют собой единый комплекс, состоящий из нескольких узлов:
- Лазерный излучатель мощностью 1500/2000 Вт.
- Панель управления с сенсорным цветным 7” LCD дисплеем.
- Холодильная установка (чиллер) с индикатором температуры
- Устройство подачи проволоки
- Лазерная головка с оптоволоконным кабелем
Оборудование оснащено волоконным лазером. Эксплуатационный период лазерного излучателя составляет 100 000 часов или более 11 лет круглосуточной работы без ухудшения качества сварки или резки
Аппарат оснащен холодильной установкой (чиллер) с индикатором температуры, что позволяет точно регулировать температуру охлаждающей жидкости и исключить перегрев лазерной головки и оптоволоконного кабеля
Регулируемая система охлаждения изменяет скорость вращения вентилятора в зависимости от выбранного режима мощности лазера
Оборудование оснащено мониторингом состояния аппарата лазерной сварки, который показывает сигналы датчиков и системы. Также отображает основную информацию: серийный номер и версию ПО.
Удобная транспортировка за счет поворотных колес со стопором и расположению ручек спереди и сзади
Лазерная головка нового поколения:
- Повышенная производительность режима очистки благодаря новым фокусирующим линзам ( увеличена ширина луча до 120 мм)
- Модель более компактная и эргономичная по сравнению с предыдущей версией
- Для лазерной головки на корпусе аппарата предусмотрено специальное крепление

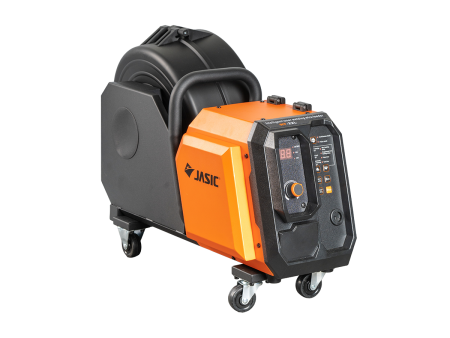

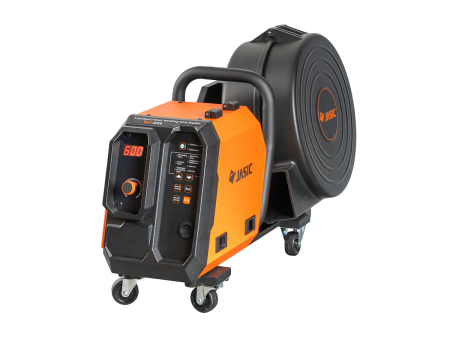

Особенности механизма подачи проволоки
- 4-х роликовый механизм позволяет варьировать параметры подачи проволоки как в непрерывном, так и в импульсном режимах.
- Холостой прогон проволоки вперед/назад для заправки проволоки в направляющий канал
- Установка катушек с проволокой диаметром 0.8—1.6 мм D300 и D200, весом до 20 кг
- Время задержки подачи проволоки до и после сварочного процесса для получения качественного сварного шва
- Питание от основного аппарата 24 В
- Более простая и быстрая настройка подачи проволоки благодаря кнопкам на панели управления
- Повышенная мобильность устройства за счет установки колес
При эксплуатации лазерного аппарата для ручной сварки необходимо применять защитные очки (входят в комплектацию к аппарату) согласно требованиям ГОСТ 12.4.308-2016. Очки должны защищать от пропускания света длин волн лазера в указанном диапазоне (1080±10 нм).
Области применения:
- пищевая промышленность
- химическая промышленность
- автомобильная промышленность
- автотюнинг
- элементы интерьера/экстерьера /мебели производство декоративных изделий станкостроение
- производство декоративных изделий
- станкостроение
Технические характеристики
- Частота питающей сети: 50 Гц
- Мощность установки 1500 Вт
- Потребляемая мощность установки в сборе 5.8 кВт
- Тип лазера Волоконный
- Дисплей Сенсорный, цветной 7"
- Газ Аргон/Азот
- Давление газа Сварка / Чистка 0.3Резка0.4–0.5 МПа
- Длина волны лазера 1080± 10– нМетр
- Регулировка мощности 0–100 %
- Регулировка ширины луча 0.1–5 мм
- Регулировка фокуса пучка света ± 10 мм
- Классификация лазерной установки 4 класс
- Тип интерфейса QBH
- Подающий механизм Выносной
- Длина кабельной сборки (рабочая) 9 м
- Длина кабельной сборки (общая) 12 м
- Температура эксплуатации 0…+40
Характеристики подающего устройства
- Диаметр сварочной проволоки:
- LASER WELD 1500 3.0 – 0.8 мм/1.0 мм/1.2 мм/1.6 мм
- Максимальная масса катушки 20 кг
- Дисплей Сенсорный, цветной 7"
- Максимальная скорость подачи проволоки 15-16 см/мин
- Количество роликов 4 шт
- Габаритные размеры 773 ×410 ×737 мм
- Вес в сборе 11.5 кг
Подающее устройство Laser Feed LWF-12 Digital 1 шт.
Оптоволоконный кабель в сборе (м) 9 шт.
Лазерная головка в сборе 1 шт.
Очки защитные с кейсом 1 шт.
Ключи для включения источника 2 шт.
Кабель для подключения
