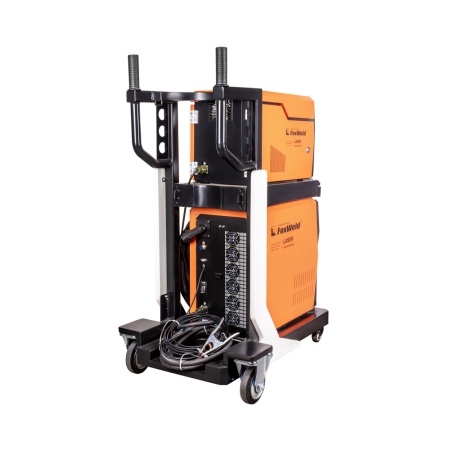

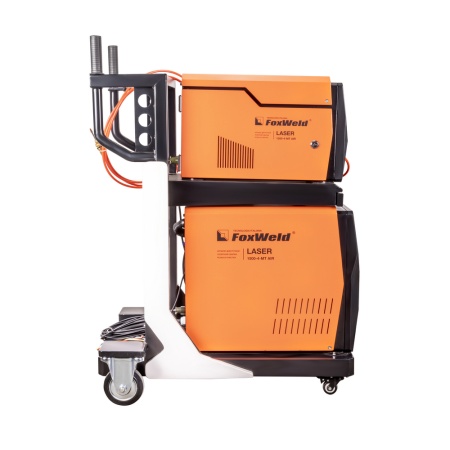

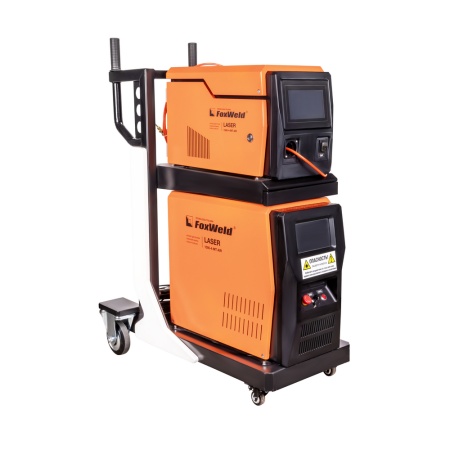

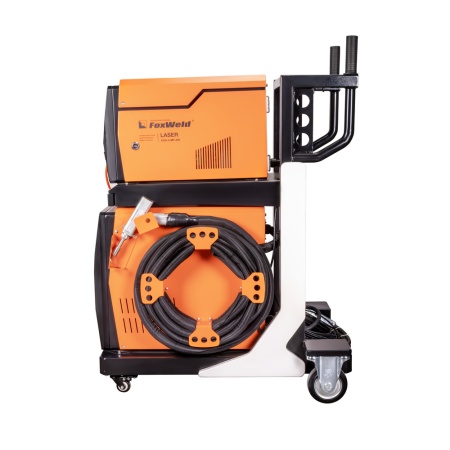

Аппарат для ручной лазерной сварки, резки и очистки FOXWELD LASER 1500-4-MT AIR предназначен для работ с токопроводящими металлами: нержавеющими, легированными, низкоуглеродистыми, оцинкованными сталями, алюминием и его сплавами. Лазерную сварку отличают простота эксплуатации, чистота сварного шва, высокая скорость. Основные преимущества модели LASER 1500-4-MT AIR: долговечный волоконный лазер, высокая эффективность фотоэлектронного преобразования, простота эксплуатации, компактный дизайн и небольшой вес благодаря воздушному охлаждению и продуманной системе отвода тепла. Сварочный пистолет поддерживает защитный газ, а также позволяет сваривать материалы толщиной до 4 мм. Отдельный 4-роликовый механизм подачи обеспечивает качественную и ровную подачу проволоки в место сварки.
КОМПАКТНЫЙ
Благодаря встроенному воздушному охлаждению и грамотно продуманной системе отвода тепла, данная модель лазерной установки отличается компактными размерами корпуса и небольшим весом.
СИНЕРГЕТИЧЕСКИЙ РЕЖИМ УПРАВЛЕНИЯ
В режиме сварки при выборе материала и толщины свариваемых поверхностей встроенная синергетика автоматически подбирает остальные оптимальные параметры для сварочного процесса. Это позволяет сэкономить время и получить качественное сварное соединение даже новичку.
НАДЕЖНОЕ ИСПОЛНЕНИЕ И ФУНКЦИОНАЛЬНЫЙ ДИЗАЙН
Конструкция лазерного источника питания продумана до мелочей благодаря высокой культуре производства завода изготовителя. Аппарат отличается высоким КПД и эффективностью. Качественный и надёжный корпус с мощными компонентами рассчитан на интенсивную ежедневную эксплуатацию.
100% КОНТРОЛЬ КАЧЕСТВА
Сертифицированный лазерный источник питания производится на одном из лучших заводов, который следит за качеством сборки и дорожит своей репутацией завода-изготовителя. Все детали, функционал, комплектация проверяются перед отгрузкой.
МНОГОФУНКЦИОНАЛЬНОСТЬ 3-В-1
Лазерная установка "три в одном" поддерживает 3 режима: ручную лазерную сварку, лазерную резку и лазерную очистку детали или сварного шва. Система гибко переключает режим работы в зависимости от разных сценариев применения для удовлетворения различных прикладных требований пользователей. При сварке доступен синергетический режим управления.
Преимущества:
- Компактные габариты
- Небольшой вес
- Интерфейс подбора режима по материалу и толщине детали (синергетика) в процессе сварки
- Качественный и надёжный корпус рассчитан на интенсивную ежедневную эксплуатацию
- Высокая культура производства завода изготовителя
- Надёжные и мощные компоненты аппарата
- Грамотная и продуманная система отвода тепла
- Воздушное охлаждение (AIR)
- Возможность сварки без присадочной проволоки
- Отдельный 4-роликовый механизм подачи сварочной проволоки
- Информативная панель управления
- Цифровой дисплей
- 100% контроль качества
- Длина оптоволоконного рукава пистолета - 10 метров
- Расширенная комплектация
НАДЁЖНАЯ КОНСТРУКЦИЯ
Информация, на которую следует обратить внимание чтобы продлить срок службы лазерной установки:
- Выходная головка лазера соединена со сварочной головкой. Пожалуйста, внимательно проверяйте выходную головку лазера при её использовании, чтобы предотвратить попадание пыли или других загрязнений. При очистке выходной головки пистолета, пожалуйста, используйте специальную бумагу для линз.
- При замене защитной и фокусирующей линзы попадание пыли и грязи категорически не допускается.
Пожалуйста, обратите внимание: при первом использовании, когда красный свет не может выйти из медного сопла, убедитесь, что не нажимаете на кнопку для испускания лазерного луча. Обязательно следите за тем, чтобы красный луч полностью выходил из центра медного сопла, в противном случае он может сжечь сопло.
Просим Вас выполнять следующие рекомендации для продления срока службы установки:
- Не подвергайте установку воздействию высоких и низких температур и влажности, рабочий режим от +5 до +35 °С. Храните установку в чистом помещении, следите за уровнем влажности и отсутствием пыли.
- Использование установки при высокой температуре ускоряет износ оборудования, увеличивает пороговый ток и снижает эффективность накачки. В случае перегрева установки, прекратите работу и свяжитесь с производителем.
- Рабочая температура лазерного источника 22°С, именно её необходимо настроить для поддержания на чиллере.
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Для поддержания оборудования в исправном состоянии и непрерывной работы необходимо проводить регулярное техническое обслуживание и проверку. Перед проверкой необходимо отключить основное питание.
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ МЕХАНИЗМА ПОДАЧИ:
- Когда механизм подачи проволоки не используется, его следует поместить в прохладное, сухое место вдали от пыли.
- Не кладите другие предметы поверх механизма подачи проволоки или перед ним.
- Перед установкой новой катушки проволоки продуйте внутреннюю часть трубки подачи проволоки сжатым воздухом, чтобы удалить загрязнения.
- Если трубка для подачи проволоки серьезно изношена и деформирована, своевременно замените её.
- Регулярно проверяйте и заменяйте щётки электродвигателя привода проволоки. Изношенная часть щеток не должна превышать 6 мм.
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ПИСТОЛЕТА
Как ухаживать за защитными линзами и заменять их:
РЕЖИМ РЕЗКИ
Лазерная резка с использованием вспомогательного газа дает возможность быстро и с высокой точностью изготовить детали любой конфигурации. А малая область термического влияния позволяет, не опасаясь коробления, резать легкодеформируемые и нежесткие изделия.
РЕЖИМ ОЧИСТКИ
В режиме очистки лазерный луч эффективно удаляет слой ржавчины или лакокрасочных материалов с поверхности металлических изделий любой величины и формы, не повреждая при этом основу.

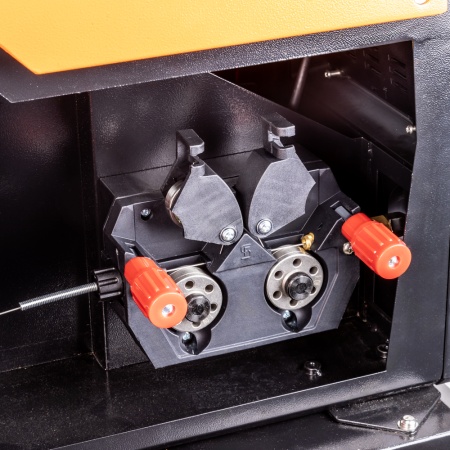

4-РОЛИКОВЫЙ МЕХАНИЗМ ПОДАЧИ
Механизм подачи сварочной проволоки с четырьмя роликами обеспечивает стабильную подачу присадочного материала для получения качественного результата. 4 ролика позволяют подавать проволоку в область сварки без рывков и проскальзываний, а также обеспечивают меньшее давление и деформацию сварочной проволоки, что критически важно для качественной и стабильной сварки.
КОМПЛЕКТАЦИЯ:
- Аппарат для ручной лазерной сварки, резки и очистки LASER 1500-4-МТ AIR – 1 шт.;
- Лазерная головка SUP23T в сборе – 1 шт.;
- Механизм подачи проволоки – 1 шт.;
- Оптоволоконный кабель в сборе –1 шт.;
- Кабель питания аппарата – 1 шт.;
- Кабель R232 для подключения к ПК – 1 шт.;
- Кабель питания подающего устройства в сборе – 1 шт.;
- Регулятор баллонный аргоновый – 1 шт.;
- Кронштейн – держатель направляющего канала (установлен на головке) – 1 шт.;
- Телескопическая втулка кронштейна подающего устройства с наружной резьбой – 1 шт.;
- Клемма заземления с кабелем в сборе – 1 шт.;
- Газовый рукав, Ø8 мм – 1 шт.;
- Защитные очки OD7+ с кейсом – 1 шт.;
- Флэш карта с инструкцией – 1 шт.;
- Сопло AS-12 при подаче проволоки, Ø0,8/1,0/1,2 мм –1 шт.;
- Сопло CS-12 при подаче проволоки, Ø0,8/1,0/1,2 мм – 1 шт.;
- Сопло ES-12 при подаче проволоки, Ø0,8/1,0/1,2 мм – 1 шт.;
- Сопло BS-16 при подаче проволоки, Ø1,6 мм – 1 шт.;
- Сопло FS-16 при подаче проволоки, Ø1,0 мм – 1 шт.;
- Сопло AS-20D при двойной подаче проволоки, Ø2,0 мм – 1 шт.;
- Сопло С без подачи проволоки – 1 шт.;
- Сопло для резки – 1 шт.;
- Наконечник телескопической втулки кронштейна, Ø0,8 мм – 1 шт.;
- Наконечник телескопической втулки кронштейна, Ø1,0 мм – 1 шт.;
- Наконечник телескопической втулки кронштейна, Ø1,2 мм – 1 шт.;
- Наконечник телескопической втулки кронштейна, Ø1,6 мм – 1 шт.;
- Ролики подающего устройства 37х10х15 V 1,0-1,2 мм (внутри механизма подачи) – 2 шт.;
- Ролики подающего устройства 37х10х15 V 1,2-1,6 мм – 2 шт.;
- Направляющий канал для стальной проволоки, Ø0,8–1,6 (красный) 5м – 1 шт.;
- Защитная линза – 5 шт.;
- Линза для очистки поверхности Ø20 мм F150 (внутри головки) – 1 шт.;
- Линза для очистки поверхности Ø20 мм F800 – 1 шт.;
- Средства для чистки элементов лазера (ватные палочки, салфетка, защитная плёнка/наклейка на стекло) – 1 компл.;
- Тележка с ящиком на колёсах в сборе – 1 шт.;
- Инструкция по эксплуатации + Гарантийный талон – 1 компл.
Характеристики:
- Поддержка процессов: сварка, резка, очистка детали / очистка шва
- Мощность лазера 1500 Вт
- Длина волны 1070 ±10 нм
- Волоконный тип лазерного источника
- Максимальная потребляемая мощность 5 кВт
- Глубина шва/реза (нерж.) 3,59 мм
- Глубина шва/реза (сталь) 3,2 мм
- Глубина шва/реза (алюминий) 3 мм
- Ширина очистки 30 / 120 мм
- Частота импульсного излучения 5 - 1000000 Гц
- Система определения местоположения – красный лазерный луч
- Диаметр пятна (луча), 1,2 - 3,0 мм
- Форма пятна – точка / линия
- Скорость колебаний объектива 30 Гц
- Фокусное расстояние линзы 150 / 800 мм
- Скорость сканирования 2 - 6000 м/с
- Ширина сканирования 0 – 6 мм
- Сварочный пистолет – колебательная лазерная головка с оптоволоконным разъёмом QBH
- Тип головки (пистолета) – одноосевой
- Модель лазерной головки SUP23T
- Температура эксплуатации от +5 до +40℃
- Цифровой дисплей сенсорный, цветной 7"
- Длина сетевого кабеля 5 м
- Длина оптоволоконного кабеля 10 м
- Напряжение питания механизма подачи 230 ±10 % В
- Количество роликов МП 4 шт.
- Диапазон скорости подачи проволоки 15 - 600 см/мин
- Рекомендуемая скорость подачи проволоки, 250 - 450 см/мин
- Диаметр сварочной проволоки 0,8 / 1,0 / 1,2 / 1,6 мм
- Габариты механизма подачи (Д х Ш х В) 540х280х340 мм
- Вес механизма подачи 19 кг
- Габариты лазерной установки (Д х Ш х В) 850х400х1170 мм
- Вес лазерной установки 92 кг
- Габариты источника питания (Д х Ш х В), 456х133х402 мм
- Вес источника питания 24 кг
- Габариты лазерной головки (Д х Ш х В), 261,26х183,98 мм
- Вес лазерной головки 0,8 кг
- Вес товара в упаковке 120 кг
- Габариты упаковки ДхШхВ 950x650x1230 мм
