Переделываем плазмотрон с центральным адаптером (евроразъемом) на раздельное подключение
Разбираемся, как переделать плазмотрон с центральным адаптером под аппараты воздушно-плазменной резки с раздельным подключением.

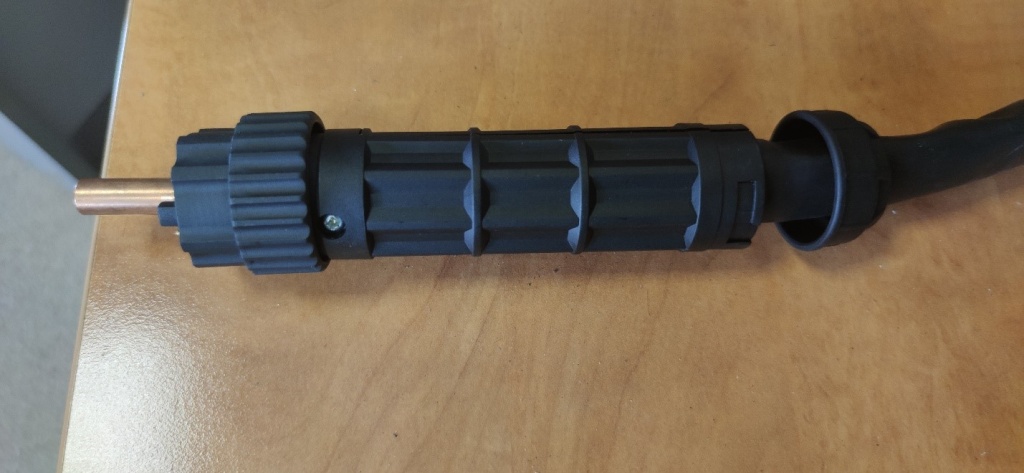

1. Необходимо разобрать евроразьем плазмотрона. Открутить винт 1 и снять фиксирующее кольцо 2.
2. После снятия пластика вынимаем штырьки из разъема. 1 – провод отвечающий за поджиг дуги, 2 – провода управления плазмотроном.
3. Стянуть изоляционную трубку чтобы получить доступ к резьбовому соединению
4. При помощи ключей откручиваем накидную гайку шлейфа от разъема.
5. Установка переходника 1 (00000097040 Переходник 1/4 (внеш) - М16*1,5 (внут) IZT5683), 2-подключение проводов управления к разъему 2pin, 3- пайка соответствующего установочного диаметра к проводу дежурной дуги.
На данный момент на нашем рынке присутствуют аппараты с двумя видами подключений плазмотрона (экзотику типа Hyperterm со своими запатентованными разъемами не учитываем).
- Первый - наиболее распространенный центральный адаптер. Как раз тот разъем, которым снабжены все наши плазмотроны (правда распиновка плазмотрона может быть разной, но это отдельная тема).
- Второй - гайка М16*1,5 (все что едет из Китая без центрального адаптера в подавляющем большинстве комплектуется М16*1,5). Этот разъем чем-то похож на подключения к ТИГ-аппаратам. Именно с этим разъемом каждый менеджер мучается и не знает, что нужно для адаптации.
Для этого нужно всего два комплектующих:
- 97040 Переходник 1/4 (внеш) - М16*1,5 (внут) IZT5683
- 89950 Разъём 2-pin IHQ0757
